BM2248-005型显示器图像正常,亮度忽明忽暗
来源:本站整理  作者:佚名  2011-01-23 10:14:48

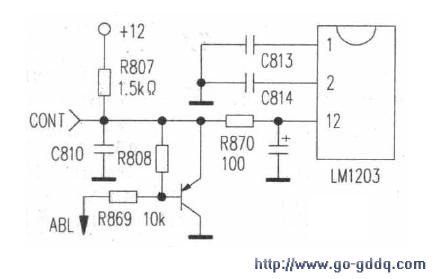

  开盖检查,该显示器视放部分采用LM1203N彩显专用集成块,调节前端对比度及亮度旋钮,变化正常,LM1203N的脚为对比度受控端,其局部电路如下图。首先挑开电阻R870的一端,故障依旧。接着检查LM1203N的①、②端的瓷片电容C813和1C814无异常。

  恢复焊好R870,复测脚电压在5.65~5.66V之间波动,那么此波动是否与故障有联系呢?

  为安全起见,检查显像管⑤脚G1端及⑦脚G2端和⑥、⑧、脚电压,发现G1脚的电压为31.1V~31.2V,G2极电压231V~232V随故障变化而波动(显像管尾座的电路图见下图)。分别断开SG805氖泡及电容C838,检测G1端电压无变化,故障依旧,再断开SG804氖泡及C837电容,当断开SG804氖泡时,图像不再闪动,复测显像管⑤脚G1端电压值31.1V稳定不变。致此故障点找到。

  总结:当遇到显示器图像背景忽明忽暗故障时,重点检测显像管的G1、G2极的电压,当有0.1~0.2V波动时,请仔细检测SG804、SG805两只放电氖泡,此氖泡时间长了,很容易出现打火等问题。
