百盛ATX开关电源无输出
来源:本站整理  作者:佚名  2011-01-23 10:14:49

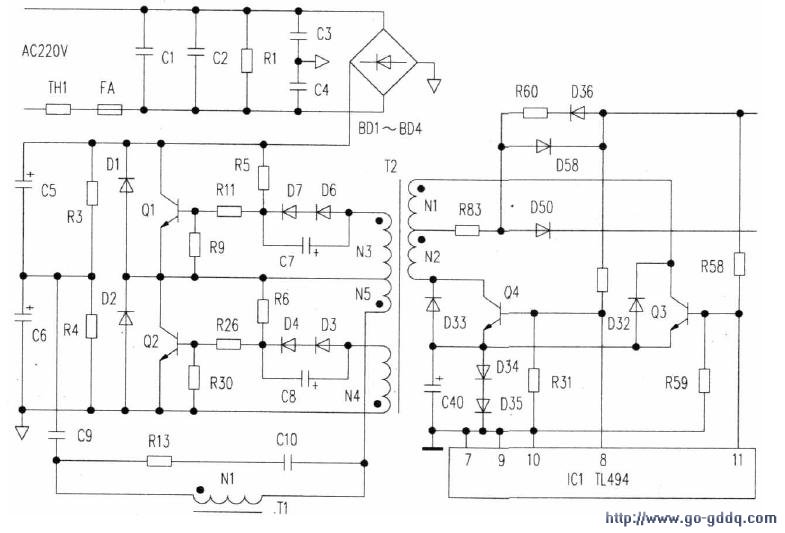

  百盛ATX开关电源如附图所示,查保险丝FA熔断,整流管BD1、BD3、BD4断路,开关管Q1、Q2击穿,Q1基极电阻R11开路,将以上坏件全部换新后电路能起振,输出电压+5V为+4.1V,+12V为+8.5V而且能听到“啾、啾”声,手摸QI感到温度比Q2要高很多,明显电路中还存在着故障。根据Q1、Q2工作状态,估计Q1工作在开关和放大状态之间,Q2工作在开关状态。查C7、D6、D7正常。测IC1(TL494)⑧脚、脚信号正常,查为Q3推动管极间漏电,换新后电源各路输出电压正常。
