观察此机刚开机时图像和伴音均正常，几十秒钟后图像上出现横向彩带干扰，喇叭发出“吱吱”叫声。几条3～4cm宽不同颜色的彩带从上到下排满整个屏幕，彩带之间界限模糊，图像在彩带的干扰下模糊不清。关机后再开机，有几秒钟的正常图像和伴音，然后故障重现。关机的时间越长，开机时正常图像和伴音的时间也变长，当工作几十分钟后关机再开机，故障立即出现。

　　该机为三洋A6机芯，采用分立元件式三洋电源，小信号处理电路采用三洋单片电路LA7688，色差延迟电路采用LC89950。

　　根据故障现象判断，横向彩带和伴音干扰，是机内外产生的干扰和自激现象。由于该电视机在用户家和维修部都有干扰现象，且维修部的其他电视机均无干扰现象，说明非机外干扰，判断干扰故障在电视机内部。根据故障现象与机内温度有关，判断故障元件是电解电容器、三极管、二极管等对温度比较敏感的元件所致。

　　根据多年的维修经验，干扰故障多为电源滤波、退耦电路的电容器失效、容量变小所致。测量开关电源初级的300V电压和次级输出的+130V、+180V、+30V、+25V、+18V电压，均正常，且开机的瞬间图像和伴音正常时的电压与发生干扰故障时的电压相同，用同容量的电解电容器并联在各滤波电容位置，故障依旧。怀疑是开关电源电路自激，试用万能电源模块代换整个电源电路，故障依旧；怀疑消磁电阻受热后打火干扰，拆除消磁电阻，故障依旧；怀疑显像管内部打火放电，引发干扰，拔掉显像管尾板，喇叭中的干扰声仍存在。到此虽然未找到干扰源，但是基本排除了电源电路和显像管电路产生干扰的可能。

　　从干扰源未能排除故障，再从被干扰电路查找故障因果。对电视机进行AV／TV切换，无论是接收TV信号还是输入AV信号，干扰故障依旧，但是喇叭中的“吱吱”声可受音量调整，关到最小，图像的亮度、色度、对比度均可调整，判断故障点在AV／TV切换之后，模拟量控制电路之前。而该部分电路均由小信号处理电路LA7688完成，怀疑小信号处理电路被干扰或内部自激，但是前维修人员告知已经更换过小信号处理电路LA7688，更换后故障依旧，使检修陷入困境。

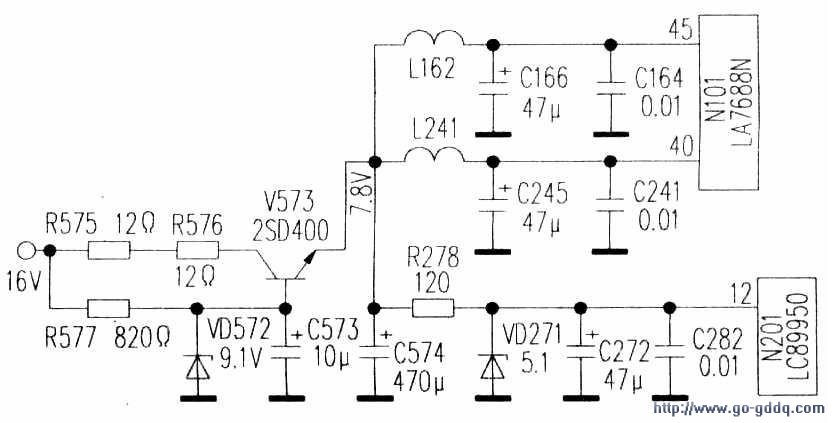

　　后来考虑，既然被干扰的电路是LA7688，从测量LA7688各脚电压入手，以便找到疑点。全面测量并记录LA7688各脚电压，并与资料中的数据比较，发现多脚电压偏低，特别是LA7688脚、脚电源供电引脚电压仅有6.8V，而该电压正常时为7.8V。检查7.8V稳压电路，如附图所示，稳压管V573（2SD400）c极电压为12V，b极电压为8.5V，e极输出电压开机的瞬间为7.5V，然后逐渐下降到6.8V，而b极的8.5V电压不变。

　　根据电工学知识，三极管发射结的正向电压为0.7V，该机稳压管V573的发射结电压由开机时的0.7V逐渐升高到1.4V，由此判断稳压管V573的内部发射结不良，正向特性变坏。但是前维修人员告知，已经拆下测量正反向电阻值未见异常又装上了，拆下V573测量其正反向电阻，确实一切正常。怀疑2SD400受热后性能改变，试用新的2SD400更换V573后，7.8V电压稳定不变，发射结的正向电压也维持0.7V不变，收看几十分钟，未再发生彩带干扰和伴音干扰现象，故障彻底排除。

　　小结：出现彩带干扰的故障，是小信号处理电路供给电压偏低，造成LA7688或色差信号延迟电路LC89950电源供给不足，且不稳定，引发小信号处理电路自激，产生横向彩带干扰和伴音　　干扰。维修电视机多年，也遇到过小信号供电偏低的故障，产生的故障现象大多为扫描幅度缩小、图像亮度不足、对比度灰暗等现象，却从没见过本例的彩带干扰和伴音干扰现象。看来这是采用LA7688和LC89950电路的特殊故障，应引起维修同行们注意！！采用A6机芯的长虹彩电还有：长虹21A21、21A21、A2116、R2113A、R2116FA、R2116AE、R2117A、R2115A、R2113AF、R2111A、R2112A、2120FA、2116FA、2118FA等机型，当维修上述采用LA7688和LC89950小信号处理电路的电视机出现彩带干扰和伴音干扰故障时，重点检查小信号处理电路的电源供电电路，避免走弯路。
