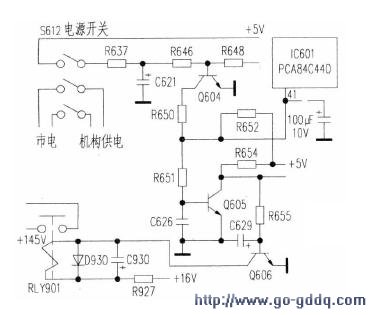

该机相关电路如图所示。待机指令电平由CPU（PCA84C440）脚输出，当CPU41脚为低电平时，Q605截止，5V电压经R654、R655使Q606导通，继电器吸合，其触点接通将145V电压加至行扫描电路，整机处于工作状态；当CPU脚为高电平时，通过R651使Q605导通，Q606正偏置被短路而截止，继电器RLY901不吸合，处于待机状态。但是，再次按“预备”键却不能解除待机状态，即不能使CPU41脚跳变为低电平，而是必须按动“显示”键方能使CPU41脚输出低电平，解除待机状态。这种遥控关机和遥控再开机不在同一个按键完成，是该机不同于其他彩电之处。CPU41脚因而又称为“停电保护”端。所以，在总电源开关接通状态下发生停电，在供电恢复时CPU41脚也一直处于高电平，不会使机器进入工作状态。因而该机在总电源开关上加入一个辅助触点，此辅助触点只是按动开关的过程中接通瞬间，Q604使CPU41脚跳变为低电平，使机器进入工作状态。

　　由此可判断故障在电源开关的辅助触点或Q604及外围电路上。开机检查CPU41脚果然不为低电平，而按遥控器“显示”键，可使它变为低电平。检查Q604及外围元件均正常。将万用表拨至DC10V挡，正表棒接R637到电源开关一头，负表棒接地。按动开关观察，发现无瞬间5V电压输出，表明电源开关的辅助触点已损坏。一时无法购到此开关，根据上述开机原理在CPU脚对地接入一只1001μF/10V的电解电容（如图2虚线所示），使CPU41脚在开机瞬间通过R652向电容充电，形成该脚瞬间为低电平，继电器吸合，接通工作电源，从而排除故障。
