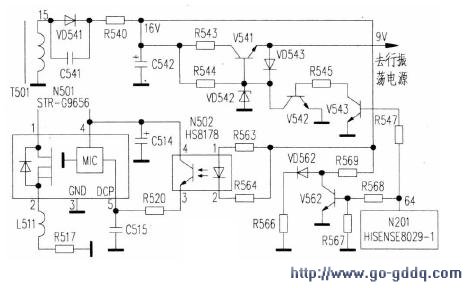

该电源控制电路如图所示。当按下待机键时，N201（HISNSE8029－1）64脚输出低电平，V543截止，V542导通，V541b极被短路到地而截止，切断了送往N201脚行振荡电路9V工作电源及由9V经R217降压至3.3V去25脚数字电路的工作电源，故行、场振荡电路停振，荧屏呈黑屏。

　　与此同时，V652截止，R569两端电压减小，经R563加至光电耦合器N502①脚，导致N502内二极管电流增大，光敏三极管内阻减小，使电源厚膜块N501（STR－G9656）的⑤脚电位大幅上升，使其内部振荡器进入PRC状态，输出电压降为正常值的一半，整机处于待机状态；反之，N20164脚输出高电平，V543、V541相继导通，接通了行振荡、场振荡工作电压。同时，V562导通，N502内二极管电流减小光敏管内阻增大，⑤脚电位降低，进入正常振荡状态，主电源工作，整机正常工作。

　　根据以上分析，首先检查N20164脚是否为高电平输出。若不是则为CPU供电、键扫及5V副电源电路有故障；若脚为高电平，应查V543、V542、V541、V562及N502等是否存在短路故障。

　　经检查，N20164脚在开机状态下为高电平，在关机状态下为低电平，变化正常。经进一步检查，发现V562的c、e极间击穿短路。由于V562击穿，使得在开关变压器T501次级绕组脚输出的16V电压短路到地，也即行、场振荡电路失去工作电源。更换V562（3DG1815）后，故障排除。
