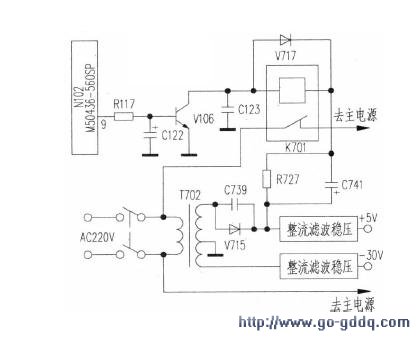

该机采用微处理器控制主电源的通与断，有关电路如图所示。N102⑨脚是主电源开关控制端，该脚为高电平时主电源接通，机器开始正常工作；反之，为低电平时主电源断开，机器处于待命状态。

　　在正常状态下，总电源开关接通220V交流市电，加到电源变压器T702初级，次级电压经整流、滤波、稳压后得到－30V和+5V直流电压，分别加到存储器N101①、②脚与N102脚，此时主机处于待机状态。按下该机键盘上的副电源开关按键时，N102脚输入一脉冲信号，⑨脚输出高电平，经R117使三极管V106导通，继电器K701的常开触点闭合，接通主电源，整机电源工作，机器处于正常工作状态。

　　检修时，按下“POWER”键，测量N102⑨脚为高电平，但仔细听机内没有继电器触点闭合的“嗒”声，查V106b极对地电压只有0.3V左右。关机后检查V106完好，K701也正常，怀疑N102⑨脚与V106b极之间连接不良。经查，发现电阻R117虚焊，将其引脚刮净重新焊上，故障排除。
