厦华M2526彩电图像变暗,而且屏幕上还笼罩着一层浓雾状阴影
来源:本站整理  作者:佚名  2011-02-01 09:42:57



  该机开机后图像由亮逐渐变暗。随着开机时间的延长。图像越来越暗。而且屏幕上还笼罩着一层浓雾状阴影。

  根据故障现象。首先检测视放电路。测量三个视放管e极电压,为+140v,测加速极电压约为+200v,基本符合正常值要求。进一步检测行输出电路。当调节行输出变压器上加速极电位器时。屏幕上浓雾状会出现明暗变化。以上检测的结果说明视放电路和行输出电路的T作基本正常。故障产生部位可能在亮度电路、中放电路或CPU控制电路。

  开机不久,用手触摸小信号处理集成电路N20l(M6125lFP)感觉烫手。于是在其背面涂抹上导热i硅脂,并加装散热片。开机后连续工作几个小时后无此故障发生。f于是交用户使用。佩两天后用户又将该机送回。仍然是同一故障现象,至此维修陷入困境。

  经过认真、冷静地思考及检测。分析故障产生的部位仍然是N20l以及N20l周围的电路。或亮度电路。

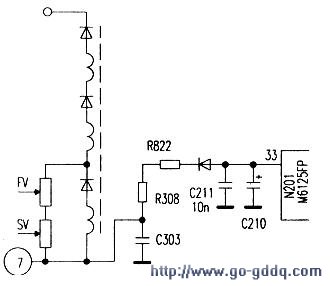

  因为N20I是集成度很高的集成块。而且是多脚小贴片焊接电路,不能草率更换之。于是采用先易后难的检测方法。首先测量N20l的外围电路,其中N20l(33)脚是ACL/ABCIL电路的输入端。逐个焊下与N201(33)脚相连的元器件进行检测(见附图)。

  焊下C211测量(用万用表R×10k挡发现有轻微的漏电现象。更换C2ll后试机。故障彻底排除。
