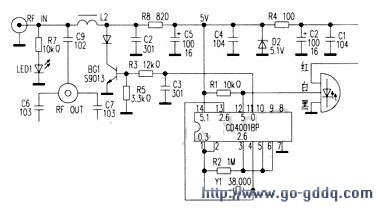

电路原理见下图。主控制器102A输出4CH（5CH）射频信号和同端输出的9V直流电压（空载15V）沿同一根75Ω有线电缆传递至1023RFN端，为1023电路供电，RF信号经C9耦合输出至：RFOUT端再送到卧室TV。集成块CD4001BP是双输入或非门CMOS门电路，或非门的符号如下图所示。
CD4001BP的①～⑥脚与Y1（38.000）、R2组成38kHz振荡电路送至13脚或非门输入端，当红外接收头接收到38kHz遥控信号时，红外接收头输出端输出38kHz红外遥控信号送至12脚或非门另一个输入端，或非门输入端输出反向红外遥控信号，经BGl放大，将红外遥控信号沿L2、RFIN端，有线电缆至主控制器102A，再通过主控制器红外发射头传感到机顶盒上，实现在卧室异地遥控操作客厅的机顶盒收看机顶盒的数字电视节目。
经外接收头接收到红外遥控信号时，接收头输出端12脚或非门输入端）电压由5V下降O.4V，或非门输出端11脚电压由0V上升0.25V，BG1基极电压由0V上升0.05V。
