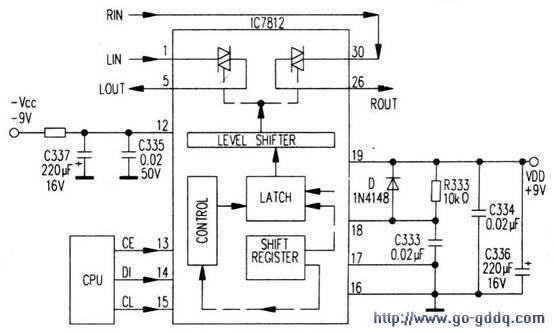

参见下图，先测IC7812（19）脚VDD+9v和（12）脚-9V供电电压均正常且很稳定。采用飞线法将IC7812（1）、（5）脚连通试机，有信号输出。利用示波器分别检测CE（13）脚、DI（14）脚、CL（15）脚的CPU控制信号均正常。检查Ic7812的复位脚（Resee）（18）脚始终为低电平0V，于是分析认为，ReseeIN低电平时，Ic内的所有模拟选通开关将处于关闭状态，自然通路被断开。查（18）脚复位电路外围元件，测得C333已明显漏电。用正品元件代换后试机，输出恢复正常。
