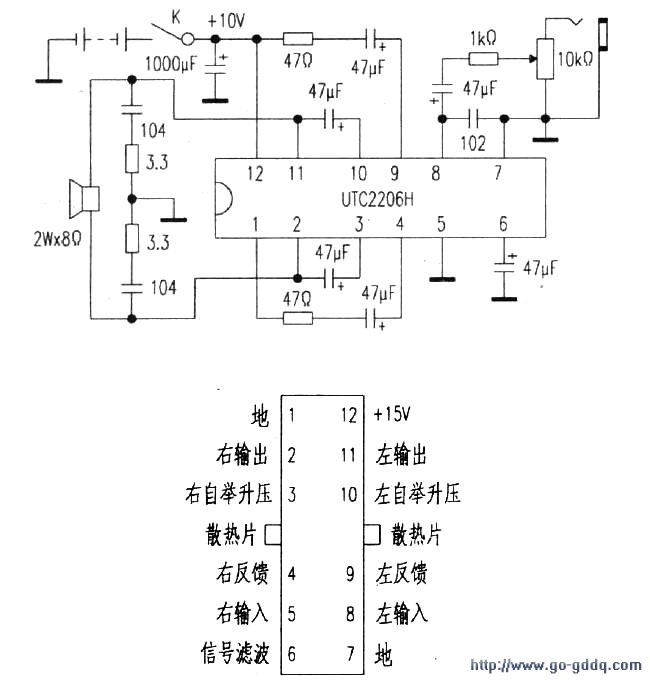

经检查电源电压基本正确,话筒、喇叭良好,该机使用的IC为UTC2206H。因无图纸资料只好照实物画出线路图(见上图)。测量IC各脚电压后(应提供其具体正常值和不正常值——编者),初步判断所使用的IC不正常。后觅得UTC2206H内部框图及各引脚功能(见下图),经两图对照,发现该机是将双声道音频放大线路变通为单声道使用,因线路板及各元件无明显故障,遂决定更换2206,焊接完毕装电池试机,扩音机恢复正常功能。询问用户方知:由于该机电源原为8节可充电池,试机时由于用户一时没有原电池,又无合用适配器,便将笔记本电脑适配器插入代用,由于未装电池,小扩音机未输出时功耗极微,电脑适配器近似空载,所以IC被电压击穿。
