此机显示屏上的绿色背景灯可以点亮。操作各按钮。均有正常的显示。但扬声器无声音由于TCM-100音响的故障现象是各显示功能正常。只是没有声音输出，因此，检查的重点自然是围绕功放部分及控制部分电路来进行。

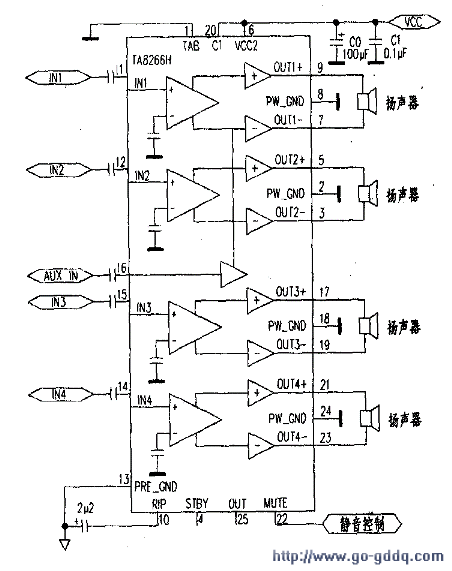

　　根据资料，检查厚膜电路的S1'BY（第（4）脚）为高电平。正常（见下图）；厚膜电路的MUTE（第22脚）只有1V多。而正常时此脚电位应该在3V以上。

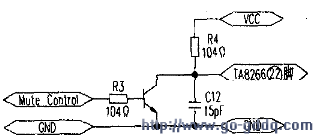

　　显然，是静音控制电路动作，才导致整台音响无声。对照电路板上的实物。在绘制出该啬响静帝控制部分的电路图（见右图）后。分析认为，导致静音控制电路动作必须有以下几个因素：（1）控制电路发出了静音指令；（2）静音控制电路损坏；（3）TA8266H的MUTE部分的内部电路损坏。或TA8266H本身损坏。以上3点，任一点出问题。都会导致音响无声故障。

　　参照自绘的图纸，测量R3的输入端，为低电平。证明控制电路没有发出静音指令，排除了第1个因素；接着测量R4的一端为高电平，正常；另一端为低电平，显然不正常。

　　经过分析认为，TA8266H功放厚膜电路本身具有非常完善的保护电路，从本实例来看，通电后，TA8266H]散热器的温度并无异常。通过监测电路工作电流，亦无明显电流增大现象。故障的根源，很可能是静音电路本身出现了问题。于是，拆下SOT-23封装的静音控制三极管测量，未见有损坏迹象。测量0805封装的贴片电阻R4.其阻值为标称值100KΩ。也正常。现在，整个静音控制电路，只剩下C12没有检查了。C12也是采用0805的封装，在路测量、原本标称1μF的电容，竟然只有500多欧姆阻值，肯定不正常。拆下C12进一步测量。该贴片元件已经是严重漏电状态。换上好的0805封装的lμF贴片电容。复原静音控制电路的元件，通电，开机，测量TA8826H第（22）脚（MUTE端）的电压，已上升到4V以上，已经正常。至此，终于弄清，原来是由于C12严重漏电。拉低厂TA8826H（22）脚（MUTE）的电位，使厚膜电路进入静音造成扬声器无声。

　　接着。接上扬声器，插上U盘，操作TCM-1OO的前面板相应控制按钮。悠扬的乐声一下子弥漫在整个房间。至此，“威志”CA7130车用音响TRIDENTTCM-1OO的维修历程。终于在悠扬的音乐声中划上了圆满的句号。
