此机起初故障表现为有时声音正常，有时无声。有时打开音响，要过一段时间才能发声，后来干脆彻底无声。

　　接上电源，打开TCM-100音响主机，显示屏上的绿色背景灯可以点亮，操作各按钮，均有正常的显示。就是扬声器无声。该车新购才几个月，在排除了接触不良的前提下，分析认为，故障在音响主机部分。

　　打开TCM-100主机外壳，内部有两块电路板，主板上有收音单元、数字处理单元、电源部分、功放部分，前面板上的电路板则集中了显示部分和各控制按钮。由于只是没有声音输出，因此，重点检查功放部分电路和控制部分电路。

　　TCM-100主机的功放部分采用一块TOSHIBA公司生产的双列直插式TA8266H功放厚膜电路，见下图，采用4路BTL方式输出，最大可以输出35W的不失真功率。接上12V电源，按面板上的“PWK”键开机，显示屏的显示及各个控制功能均正常，用手摸TA8266H功放厚膜电路的散热器温度也无异常。

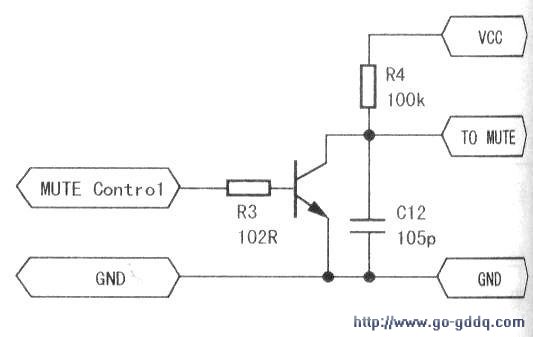

　　测TA8266H的STBY（4）脚为高电平。正常；MUTE（20）脚电压只有1V多（正常时应该高于3V），说明是静音控制电路动作，导致整台音响无声。对照电路板上的实物，绘制出该音响静音控制部分的电路见右图。仔细分析认为，导致静音控制电路动作必须有以下几个因素：1.控制电路发出了静音指令；2.静音控制电路损坏；3.TA8266H功放厚膜电路的MUTE部分内部电路损坏，或TA8266H本身损坏。

　　测R3的输入端为低电平，说明控制电路没有发出静音指令；接着测R4的一端为高电平。正常，另一端为低电平，显然不正常。根据测量的结果，判定是静音控制电路本身有问题或功放厚膜电路的问题。导致无声。

　　拆下SOT-23封装的静音控制三极管测量，未见有损坏迹象。测0805封装的贴片电阻R4（100kΩ），也正常。现在。整个静音控制电路只剩C12没有检查了。C12也是采用0805封装。在路电阻测量。原本标称1μF的电容竟然只有500多欧，肯定不正常。拆下C12测量，已严重漏电。换上好电容，复原静音控制电路的元件。通电，开机，测量TA8266H（20）脚MUTE端的电压已升到4V以上，恢复正常。原来是由于c12严重漏电，拉低了TA8266H功放厚膜电路（22）脚的电位，使厚膜电路进入静音，造成扬声器无声。接上扬声器，插上U盘，操作TCM-100的前面板相应控制按钮，故障排除。
