雅富ATX-300174型电脑电源,出现开机时需反复按压启动按钮四五下,方能运行
来源:本站整理  作者:佚名  2011-03-11 08:36:04



  开机时需反复按压启动按钮四五下,方能运行,若正常运行后关机随即开机。则能正常启动,而关机时间较长(冷机时)再开机,故障就出现。

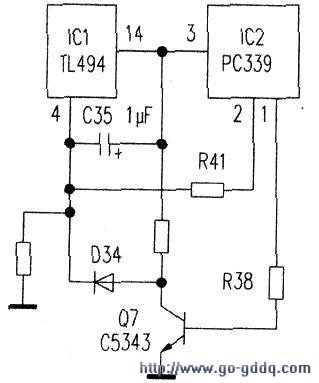

  经查电路(如下图),IC1(TL494)死区控制端(4)脚是受控于开,关机电路中的开关管Q7(C5343),而Q7的工作状态又是受控于四电压比较器LM339(1)脚的电位。经测量,当开机时LM339(1)脚能由低电平O.03V跳变为高电平4.23V。正常,怀疑Q7不良,因为LM339(1)脚的高电平经R38至Q7基极正偏,Q7应导通,怀疑Q7冷机时不易导通,使IC1(4)脚电位难以下拉为低电平,致使电源难以启动。但经用一只C945替换07后试机,仍然无效。又反复测量Q7的c极电位,开机时都能从高电平变为0v,说明Q7工作正常。

  经分析,要正常开机LM339(2)脚应为低电平,但测得LM339(2)脚却为高电平3.99V反常。

  TLC494(4)脚因被LM339(2)脚的高电平异常控制,所以不能启动。试断开R4l暂时脱离(2)脚的控制。试机启动都很顺利。怀疑LM339不良,但换新后故障还是不变。查遍LM339的(2)、(4)、(5)脚外围元件都未发现异常。遂把C35(2.2μF)焊脱,用一只10μF/10V电解电容替换后,加电试机,假负载灯泡一开机就能正常点亮,故障排除了。
