检修开关电源。行输出电路等功率较大元件及引脚印刷均未见异常。将相关的焊点补焊后试机，故障依旧，但检测输出管集电极电压正常。

　　根据检修经验，将电压表挂接在c83l（见附图）两端，注意检测N804（KA7630）（4）脚电压，结果发现，在故障出现时，N804（4）脚没有低电平出现（正常遥控关机时为低电平），但N804（8）脚无输出，v80l发射极无输出，而开关变压器输出的+15v、7.5V电压正常。

　　在整机正常工作时，再进一步检查，N804（4）脚电平能够随着遥控开，关机进行高/低转换，但在反复检验中，突然发现再开机时N804（8）脚有时无输出，而（10）脚和（9）脚输出始终稳定正常，因而判断N804局部不良，将其换新后，故障彻底排除。

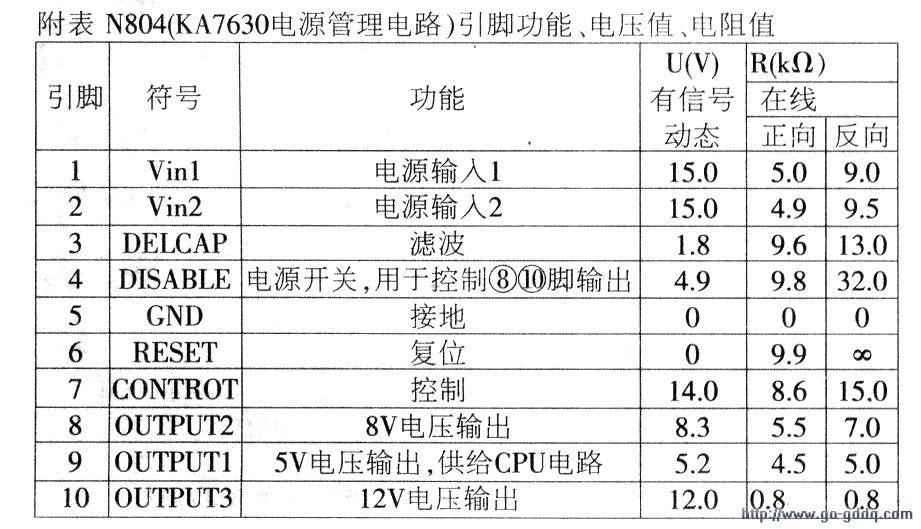

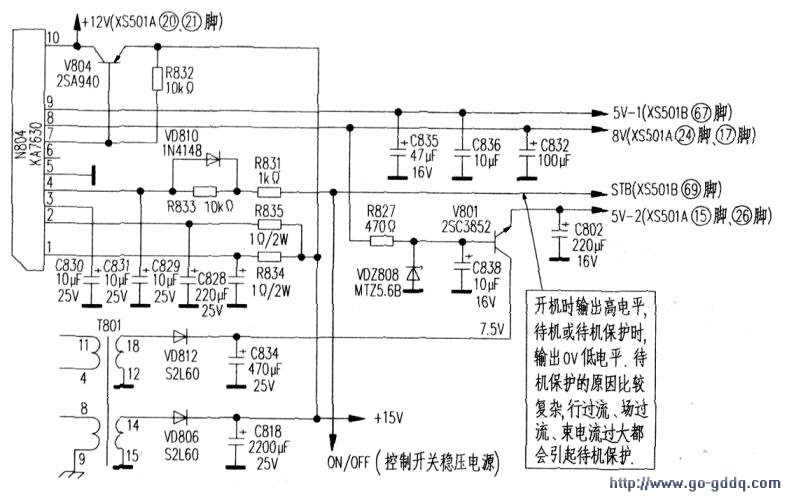

　　小结：在海信HOP2902D型机中，N804（KA7630）是一种具有待机控制功能的电源管理电路。主要用于输出+12V、+8V、+5V电压供给数字板电路，其引脚功能及正常时工作电压等如附表所示，电路原理见附图。在图中，N804（KA7630）的（4）脚通过VD810、R823、R831、xs501B（69）脚受控于数字板中的微控制器。当接通电源遥控开机时，数字板中的微控制器通过xs50lB（69）脚输出的sTB信号为高电平，N804（4）脚电压为4.9V，N804内部稳压开关控制（8）脚输出8v电压，（10）脚输出12v电压，其中（8）脚输出的8V电压一方面通过xs501A（14）脚、（17）脚为数字板中的N3（TDA9332H）（17）、（39）脚和N9（TA8601）（1）脚供电，另一方面又通过R827（470Ω）控制v80l稳压开关输出+5V-2电压，+5v-2电压通过xs50lA（15）、（26）脚送入数字板电路。再经3-3v、2.5v稳压器稳压输出3.3v电压和2.5v电压供给数字编解码电路N1（SAA4979H）、N2（SAA7l18）、N5（SAA4993H）、N6（sAA4955HL）等；（10）脚输出的12v通过xs501A（20）（21）脚送人数字板电路，为PR/pB/pR缓冲放大器供电，同时又经9V稳压器稳压成9V电压供给N8（TAl270）（11）脚。从而使整机进入工作状态。

　　当遥控关机时，数字板中的微控制器通过XS501B（69）脚输出的sTB信号为低电平，通过N804（4）脚关闭（8）、（10）脚输出，同时由于N804（8）脚无输出，V801也被截止，其发射极无输出，数字板小信号处理电路停止工作。整机处于等待状态。

　　在待机状态下，XS501B（69）脚输入的低电平信号还同时控制开关稳压电源电路，使开关稳压电源处于低频间歇状态，T801开关变压器次级输出电压下降到正常值的1/3左右，即此时加到行管集电极的电压为65V左右，VD806整流输出电压6.5V左右，但此时VD806整流输出电压通过N804（KA7630）内部稳压电路，仍能保证其（9）脚有稳定的5V-1电压输出，并通过XS501B（67）脚送入数字板电路，为N14中央微控制器（18）脚供电，以使中央控制系统在待机时保持工作状态。

　　因此，在该机中，待机或待机保护状态的特点是：N804（KA7630）（14）脚低电平，（8）、（10）脚和801发射极无输出，同时+B电压下降到65V，+15V电压下降到6.5V。
