新科2311型DVD机,遭受雷击损坏不能开机
来源:本站整理  作者:佚名  2011-03-23 14:55:07

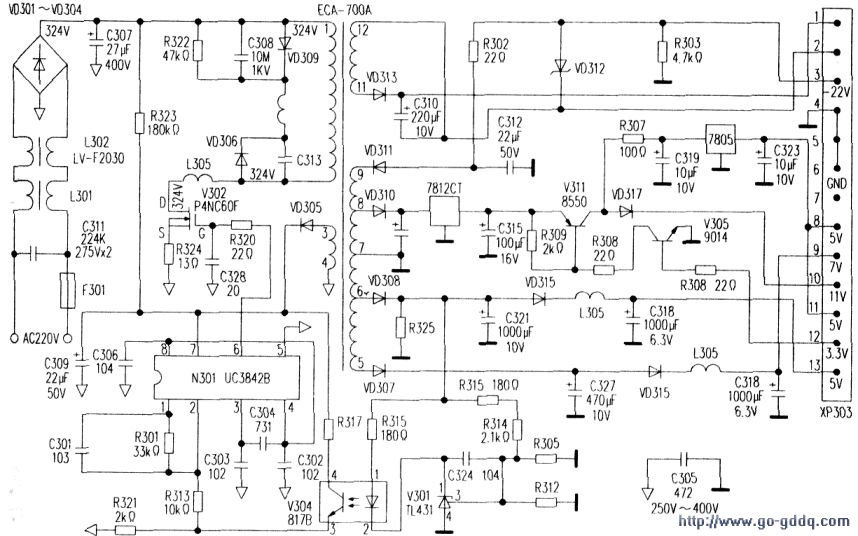

  经开机检查发现电源板上有一层浓度不均灰白色“吸附物”。为便于分析故障,笔者根据实物绘制出电源开关电路原理图。见附图。

  首先,在卸下电源电路板前,为防止该机高压滤波电容C307放电遭受电击。用一根万用表表笔的两端,触及VD301-VD304整流二极管的正负两极安全放电后,将该板取下。其次,采用75%酒精溶液对其表面“吸附物”清理干净后,再用吹风机热风吹干。

  在断电状态下检测开关电源板上初、次级电路无明显短路情况后。接通市电220V,但该机面板上操作显示屏无任何显示。故重点对其整流电路、滤波电路等相关电路进行了直流电压的测量,其测试结果是:场效应开关管(D)漏极的直流电压:324V正常,但启动电阻R323(2W/180kΩ)另一端(A端)时却无电压。故判定电阻R323呈开路使开关电源无法启动工作。

  换上同阻值的启动电阻后。接上电源。实测N301(7)脚直流电压为15.2V。面板上红色指示灯亮。按下电源开关,待命键时。红色指示灯熄灭。

  操作显示屏亮,电视上有开机画面。进出仓正常。但仍不能读碟。

  经用药棉醮少许水清理激光头物镜表面后,读碟正常。

  建议:该机即使在不使用的关机状态下。始终接有市电220V电压输入,经整流、滤波后的C307电容的两端一直处于300V左右的直流高压状态。若遇电压波动或雷击,很容易出现故障。

  建议每次停止使用时,都应及时将其插头从市电220V电源插座上拔下来。以防患于未然。
