此机一加电就出现嗡声,12V电源电压低至6V,铝壳迅速发烫。测整机电流为2.7A。
检修把电路板从铝壳中拆下。在路测量升压振荡块TL494、IRF2630、整流桥(RBV-4156B),发现整流桥有漏电现象。更换后故障现象不变。对功放级元件逐个检查均正常。一时间没有了主意。于是测绘功放级相关电路见(上图)。

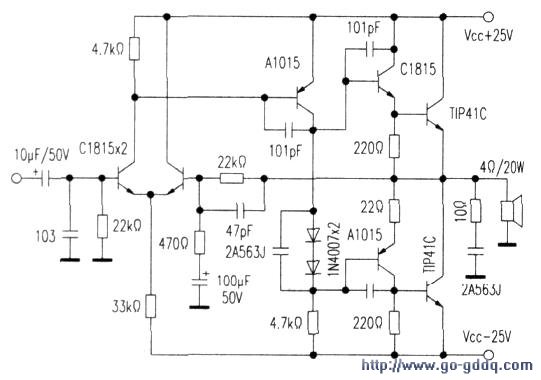

从图1中可知这是一款经典OCL电路。反复试验中发现,若把扬声器线焊掉一根,加电后再焊回,则能正常放音,看来问题出在加电启动电路。既然元件没问题那是否电路存在自激?于是用一块傻瓜175接入试验。加电过程并没有嗡声且整机静态电流只有0.4A,输入信号后电流在0.4A—1.8A之间随音量大小波动。由此说明原电路存在“自激”。并且是高频自激。

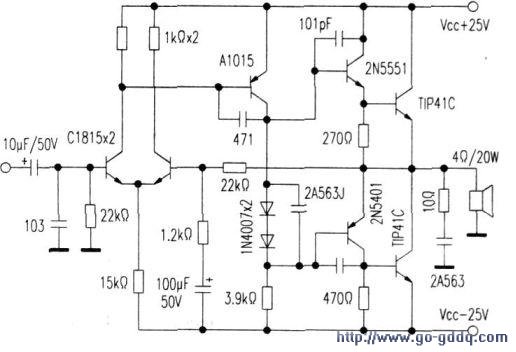

采取多种方法均无法消除这无形的“自激”,万般无奈把原板上相关元件拆除按下图电路重新组装功放级。通电后静态电流稳定在约0.37A,音质良好,长时间试用均正常。
小结:功放级出现自激现象较难判断。尤其是高频自激,排除起来也较困难一些,特别是本例中原电路已在A1015、2N5551、2N5401集电极、基极并联消振电容,以及输出中点对地所接10Ω电阻及2A563J消振网络均正常的情况简直无计可施。以前碰到一台音质发毛发干的有源音箱。也属于高频自激,为其供电的变压器几十秒就发烫,故障原因就是在类似本例中的A1015的b、c极间的消振电容用的是47pF,改用100pF后。
音质圆润通透流畅。电源变压器在大音量下长时间工作温升很低。发毛发干实际上是“自激”的额外信号破坏了放大器的正常工作,使得有用信号得不到良好的放大所致。
本例中的自激原因归结为两个方面,一是晶体管长期在铝壳内被烘烤之后频率特性发生了变化。用万用表测晶体管结电阻不能作出判断,已无法在原电路元件数值下协调正常工作,而启动状态时的电流冲击加剧了这种不稳定不协调,以致形成晶体管几乎饱合的状态造成大电流。第二个原因是线路板布线不合理,分布参数为高频自激提供了必要的条件,对于以上原因可更换元件。改变元件安装位置来解决。
