打开机盖，一股浓重的焦糊味扑面而来，焦味尤以电机处为甚。首先拆下电机检查。

　　只见转子上的整流子已部分破损开裂。估计是用的时日已久（已使用六年多），因摩擦而产生的碳刷粉末逐渐积聚在整流子缝间引起短路而烧坏的。

　　拿着坏电机走了几家维修部都被告知无法修或即使能修也较昂贵。去电子商店想买个新电机，说是无同类型的，又去美的售后维修处询问，答同此机型已停产，相关配件不再生产，也无存货。

　　失望而归。正在一筹莫展之际。忽然想到豆浆机虽然型号众多。但其基本工作原理却大同小异，都使用交流串励式电机。而电机的作用相同，要说不同只是外形、功率的不同（不考虑内部结构），那么只要能找到一种功率、大小近似、能够安装得上去的其他品牌电机代替不也可以？顺着这个思路，经过比较终于在某维修处找到一种类似的豆浆机电机，型号HC5435—220D，体积比原机稍小些，转轴也略微长些。估计功率也差不多，并且安装孔位及孔间距也与原机完全一致。遂花了45元购回一个（随机配一刀片。正好原刀片已钝，刚好换新）。

　　在安装时发现新电机不能完全地嵌进机座内的电机固定凹槽内，取出电机检查后才看到新电机靠粉碎刀片一端的金属支架正面呈长方形，此部分是耍嵌入电机固定凹槽内的。而此凹槽却呈  形（凹槽内垫着一片防水硅胶垫。电机嵌入后，支架的正面要紧贴着硅胶垫，井从外部锁上螺丝。方能固定住电机。并保证不会漏水进机内（如右图所示）。故支架的长方形面还需要用锉刀锉去四个边角。遗憾的是在锉的过程中不慎锉到线圈。漆包线断了多根。顿时心就凉了，新电机又报废了！

　　静下心来。把新旧电机放在一起分析：旧机铁芯及线圈是好的，新机转子部分也是好的。二者能否组合成一个“新”电机呢？抱着死马当做活马医的想法将其组合在一起。嘿！刚好！新转子与旧铁芯间的空隙也合适。而且电机的支架仍用原来的，故安装完全没问题。在检查电路也无问题后试机。一切正常！无论电机运转或豆子粉碎效果都不错。

　　电机修复后正常使用了两个月再出故障。

　　表现为功能紊乱：开始是通电后按下启动键无“嘀”声却能按程序正常工作（甚至一通电就自行工作）；之后是只打浆不加热；再到打浆仅一秒即停：后来干脆一直是按下启动就“嘀嘀”鸣响不止。但按压启动儿十次偶尔也能进入预热程序。但直至水开也不打浆。

　　再检修：在未通电状态下拆开机盖，用万用表检测启动按键的微动开关。正常。用吹风机对电路部分吹热风驱潮后，往杯体里加入规定量的水。通电试机，故障现象不变。在检查外观时发现温控电极（以下用（11）表示）在机头内的固定螺帽及垫片生锈较严重（该垫片与电机机身通过导线相连），加热管（以下用（C）表示）处亦如此，松开螺帽后一并取下除锈并上油，再试机。故障依旧。

　　依照电路板手绘出该机电路图。

　　水位检测电路路径：+5V电源→R4（620kΩ）→IC（8）脚及R8（5.6kΩ，）→（H）金属外壳→水→（G）金属外壳与电机转轴刀片→R7（100Ω）→地。其中（8）脚为水位检测端。

　　接通电源。首先测IC供电端（1）脚5V，正常。

　　测（8）脚2.1V左右，疑偏高，据《美》文中介绍此脚应为低电平方可使IC正常工作，但这里所指的“低”电平绝不会是0V.从水位检测反馈路径中可看出：IC（8）脚主要是出5V电源电压通过R4和“R8+R水”分压之后取得（R水为（H）与（C）外壳及电机轴上连接的刀片间的“水”电阻，如左图所示）。

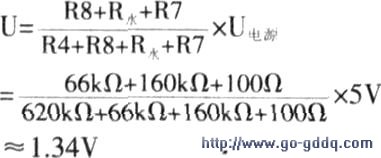

　　用数字万用表测得“水”阻约160kΩ。根据电路分压原理（在水位正常情况下）。IC（8）脚电压应为：

　　（若无水则5V电压经过R4加至IC（8）脚，（8）脚呈高电平被封锁并报警，此为无水保护状态）。由于水位检测途经多个环节。其中任一环节接触不良或断路都会造成（8）脚电压异常进而影响豆浆机工作。故在断电状态下逐一测“水位检测路径”中各元件及其连线。但未发现问题。试将C12、C13换新，也未见改善。在检查水位检测未果情况下。想到（G）禺尔也能工作，是否温控（H）不良呢？为能彻底解决问题，焊下（H），取一50kΩ电位器代之接入电路，通电后逐渐调小电位器阻值，模拟（H）内的热敏电阻因水温升高而阻值渐变小的过程。但豆浆机依旧“死不改悔”。将焊下的（H）放入冷水中单独加热，（H）中热敏电阻阻值从常温下的约49kΩ逐渐变化到水沸腾时的4kΩ左右，这表明（H）为好，遂将其焊回原位。
