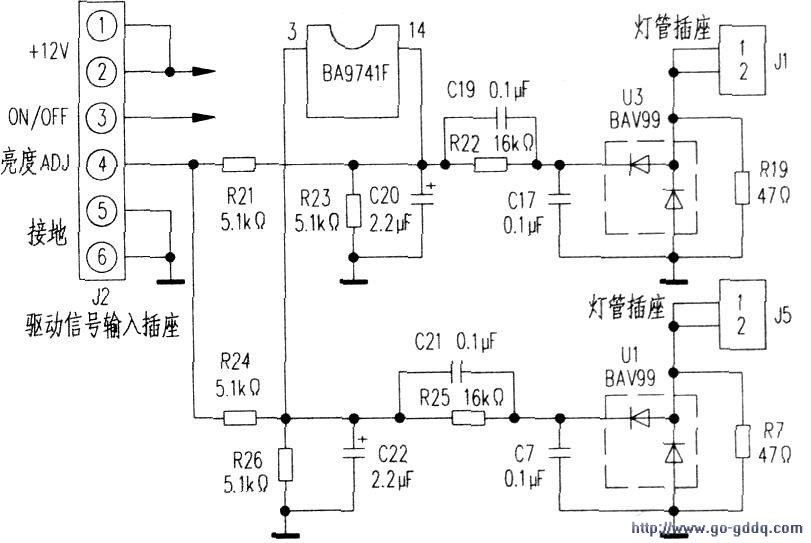

该机背光灯驱动电路（其作用是将12V直流电转变为lkV左右高频高电压）采用BA9741F双通道输出PWM驱动芯片作为控制电路。从故障症状看估计是加在灯管的高压电不稳定所致，相关电路见图所示。

　　其高压稳定工作原理是：当负载灯管工作时，R19、R7两端交流电压经各自双二极管U1、U3及电容C7、C17整流滤波后得到直流采样电压并反馈到芯片BA9741F（3）、（14）脚放大器反相输入端。以控制BA9741F输出脉冲的占空比，起到稳定输出高压的目的。

　　其中信号输入插座J2中的（4）脚为液晶显示屏的亮度调节信号（亮度ADJ），主要由主板提供变化范围在0V-5V之间，其控制电压越高显示屏驱动电路输出电流就越大（不应超过9mA，否则会影响冷阴极荧光灯管的使用寿命）。显示屏亮度就越亮。经检测图中的高压反馈元件均正常，检查发现碰触信号输入插座J2时显示屏亮度有变化，怀疑是插座接触不良，重新校正及补焊后试机工作正常，故障排除。测得BA9741F芯片各脚正常电压值如表所示。
