修复HP笔记本电源适配器无电压输出故障
来源:本站整理  作者:佚名  2014-12-16 08:46:22

    同事送来一台HP COMPAQ笔记本电脑要求帮忙看看为何插上电源适配器后无法充电。通电试机发现电源适配器插上后其插座旁的电源指示灯不亮,同时适配器内部伴有轻微的“吱吱”声,从电脑上拔出电源适配器后仍有“吱吱”声,怀疑电源适配器PPP012H -S(系HIRPO高效代工)有问题。

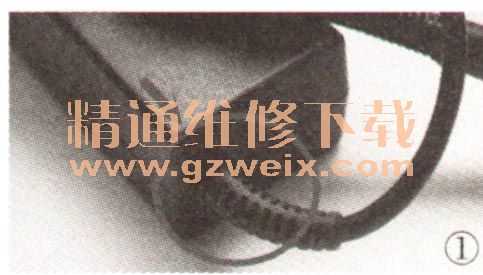

    该电源适配器输出端插头共三芯,由外向到内依次为Gnd、Vcc和ID。用MF47型万用表50V挡测Vcc与Gnd间无电压输出,因电源发出“吱吱”声,所以怀疑电源输出端有短路现象。断开市电后再用万用表测量发现Vcc与Gnd间阻值接近0Ω,看来判断完全正确,接下来的任务就是找出具体的短路点。该电源适配器采用无螺丝安装,上下外壳用胶水粘连在一起,可以用毛巾将其包裹好,然后用木棒在外敲击,再配合平口螺丝刀很容易便将上下壳分开。从以往维修经验来看,此类短路保护故障通常出现在开关变压器次级输出部分,要么是大电流整流二极管或输出滤波电容击穿,要么是输出线缆内部短路。为区分故障部位,将输出电源线与PCB板脱焊后再测量PCB板上Vcc与Gnd两焊点阻值正常,看来输出线内部有短路点,经验告诉我笔记本电源适配器卡尾处往往因经常扭动发生故障的可能性较大,如图1所示,用电工刀将其切开后发现电源正和电源负的导电编织网因中间绝缘层破裂已经绞在一起,于是将该电源线剪去10cm后再将正常线段穿入护套,剥掉皮用热缩管重新处理后焊到电路板上,通电试机发现已有19.5V电压输出,用502胶水粘好外壳后交付同事使用一切恢复正常。
