Sher wood DS20883型彩电,开机三无
来源:本站整理  作者:佚名  2011-04-03 09:11:50



  观察此机通电后指示灯亮。但不能二次开机。

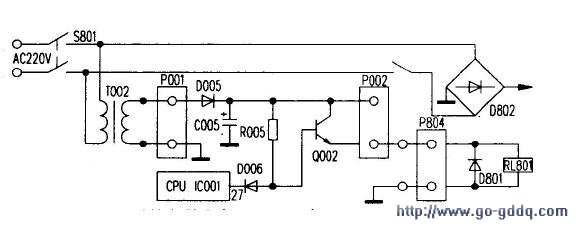

  由于用遥控器或面板ON/OFF按键均不能开机,估计故障发生在开关电源或CPU控制电路中。该机开关电源受CPU控制。相关电路如图所示。当CPU接收到开机信号时,其(27)脚输出高电平5V,D006截止,由D005整流、R005降压后在Q002 b极产生约2.8v电压,使Q002导通,经接插件P804控制继电器RL80l吸合。开关电源正常工作。为判别故障部位在开关电源还是在CPU控制电路,首先用导线将RL801两常开触点短接以接通开关电源,发现屏幕上出现光栅。此时测试开关电源输出的两组电压112V、18V均正常。说明开关电源工作正常,判断故障来自遥控电路。再检测cPu及存储器各相关引脚电压。以确定其所需的正常工作条件是否满足。结果ICOOlM50431—101SP(42)脚供电端为5V,(36)脚AC复位端为4.95V,(1)脚时钟振荡信号端为0.6V,(2)脚OSCOUT为2.4。IC002 M58655P(1)脚电源电压为5V,(2)脚负电源为-30V,(6)脚时钟脉冲输入端为OV,各电压均正常。按动面板ON/OFF按键开关。

  测CPU(27)脚直流开,关机控制输出端电压由0V变为O.8V且不稳定,正常时应由OV跳变为5V.检查该脚外围元件D006、Q002均正常,再测CPU其他各脚电压也基本正常,于是判断CPU局部损坏。由于原机CPU只有开,关机功能失效。

  其他功能均完好。于是决定对相关电路稍作改动一试。

  分析表明只需将Q002e极接至高电平5V.便可使RL801吸合,并使开关电源工作。经检查发现在主板上插件P001、P008一侧有一闲置插座P002,只需将P002插座两引脚短接。

  即可将Q002的c、e极短接,照此处理后该故障排除。
