万利达N966型DVD机在使用过程中,机内“啪”一声后,VFD屏无显示,各功能键均失效
来源:本站整理  作者:佚名  2011-04-19 06:59:27



  经观察发现保险管Fl已爆裂,进一步检查发现场效应开关管BG1的漏-源极间已击穿。焊下BG1.换新保险管后通电测量电容C6两端电压约为300V左右,说明整流、滤波电路无问题。检查开关变压器TR1初级⑥-④绕组电阻值基本正常,查IC1及外围元件未发现异常。查尖峰电压保护电路元件Dl、C7、C8,发现D1已开路,由于Dl开路,使该保护电路失去作用,而导致开关管BG1损坏。更换Dl后通电开机,机器恢复正常。

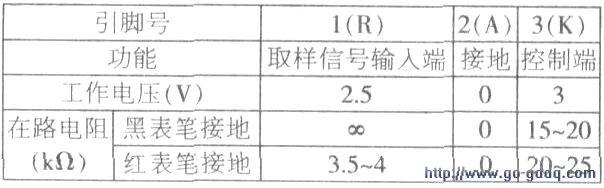

  但工作一段时间后,又出现上述故障现象,说明电路中还有问题,经检查场效应开关管BC1又击穿损坏。对开关电源电路分析后,重点检查负载电路中的取样稳压电路中各元件,经仔细检查发现IC7 (TL431)已损坏,附表是IC7各引脚在路电压和电阻值。将IC7及BG1换新后通电试机,机器长时间工作均正常,故障彻底排除。
