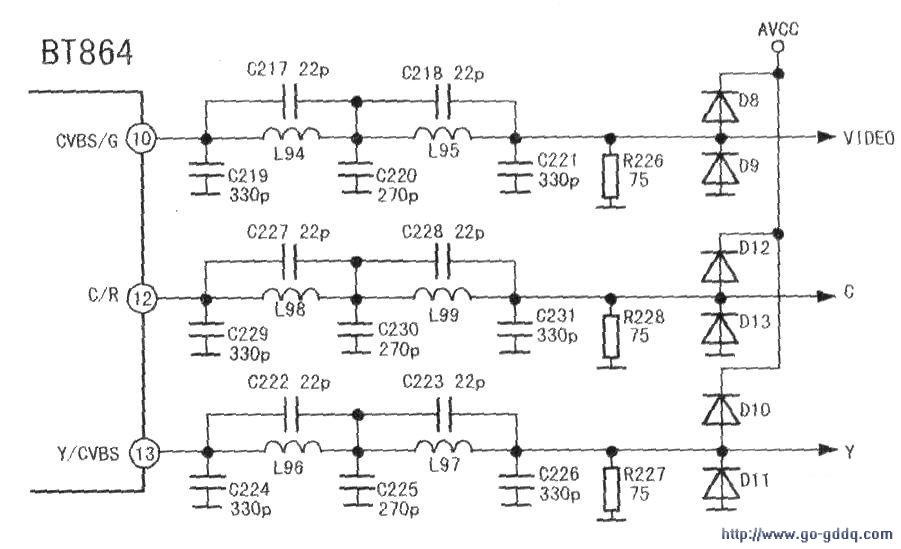

先检查DVD机与电视机的视频连接和视频输出模拟等设置均为正常。因声音正常，判断故障出自视频编码器或视频输出低通滤波电路，相关电路如图所示。该机视频编码由BT864完成。检修时首先用信号寻迹法，将视频线的一端剪断后，在芯线上焊颗针作探测头，另一端接电视机的视频输入插座，然后从复合视频输出插座向前逐个触碰信号传输通道中的电感L95、L94两端，当触碰到BT864（10）脚时仍没有图像，说明BT864（10）脚无复合视频信号输出。后改用万用表测量（10）、（12）、（13）脚电压，发现（10）脚静态、动态均为O.1V，异常（正常时静态为O.4V，动态在0.4v-1.1v之间变化），而（12）、（13）脚静态为0.4V，动态在0.4V～1.1V之间变化，估计有正常的色度信号、亮度信号输出。检查（10）脚外接的滤波电容C219、C220、C221也无漏电情况，D8、D9也无开路、短路，判定BT864内部短路损坏。试更换后，故障排除。

　　维修实践表明，视频编码器内部损坏，有的只有部分电路损坏，而其余部分是完好的。若仅是复合视频无输出，而Y、C信号输出正常，当无视频编码器可供更换时，如与DVD机驳接的电视机具有s视频输入端子。也可暂不换视频编码器，用s视频端子直接连接；如电视机无s视频输入端子，则可将S端子上的Y信号与c信号各经一只0.01μF的瓷片电容后混合在一起，并引至视频输出插座，再将复合视频输出引脚与视频输出插座之间断开{如断开电感L95和C218），这样应急修理后，可恢复视频输出，但可能会出现彩色图像有轻微拖尾的现象。
