创维29HD9000彩电行不同步
来源:本站整理  作者:佚名  2011-04-21 07:25:57



  此机开机后,无信号时蓝屏,字符显示、菜单调整等正常,但蓝屏右侧有约0.5cm左右的黑边。加入TV或AV信号后,光栅及伴音正常,但有数根左上右下的斜条,且有频偏时的尖叫声。

  该机为创维5P20机芯,微处理器IC001为47-00010-42,小信号处理电路IC301为OM8839PF。

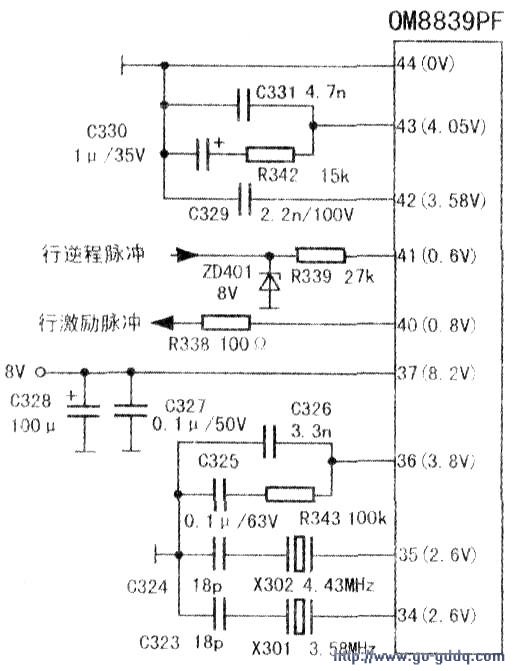

  这是一种典型的频偏现象,故障部位应在OM8839PF的行振荡、行同步、行鉴相等电路(相关电路见图)。

  鉴于该机晶振X302的性能直接影响行频,先对晶振进行代换,但代换后无效。测量相关引脚的电压值(相关引脚功能及电压值见图中标注)并通过对比,发现(43)脚电压明显偏低。关机后拆下C330(lμF),而另一只电容C331(4.7nF)也很不稳定。将上述两只电容换新后,故障排除。
