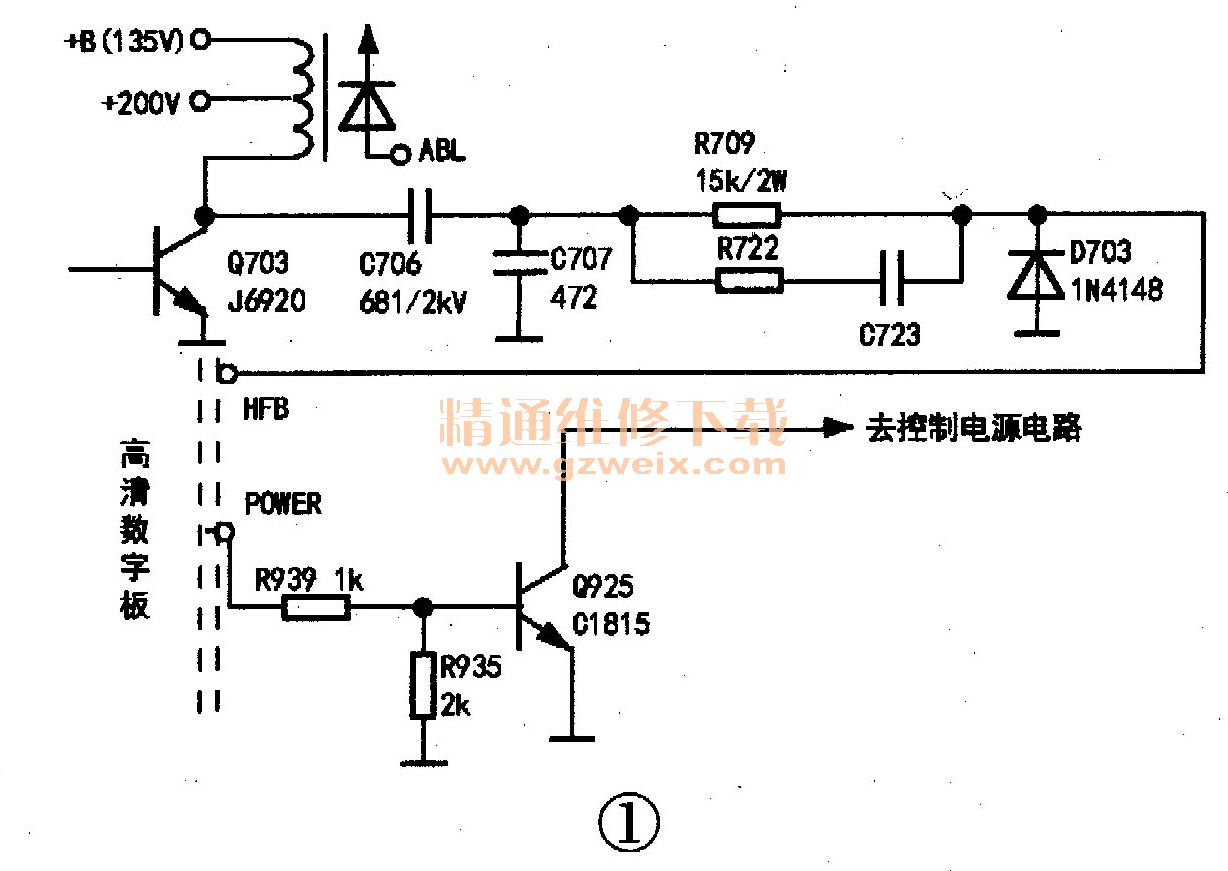

客户讲在收看过程中图像抖动了一下就停机了。打开机盖，开机，看见高压包旁有烟冒出，赶紧关机，发现是一只蓝色小逆程电容烧焦，就是图1中的C706（供数字板行AFC取样脉冲电容，估计参数是681/2kV ）。用一只5Ω/2kV的电容将其代换之后通电，测电源＋B电压为135V（正常），次级另外几路输出电压也在设定的额定值上，电源电路工作正常，行高压已启动，灯丝有红光，只是略暗一些，观看屏幕没有亮，这时发现电阻R709烧焦发黑，二极管D703（用放大镜看上面印1N4148）击穿短路。这两只元件很明显是C706（6Ω/2kV ）短路连代受损的。记忆中海尔高清电视上看到过这部分电阻是18kΩ/2W，借鉴他人的经验，用15kΩ/2W电阻代换烧焦的R709，同时换新D703，开机，还是黑屏。测R、G、B三枪阴极电压全都为200V ，测高清板输往视放三激励电压都为1V，调高加速极电压，只能看到上下不满幅的白回扫线，查ABL电路的元件没有损坏的，又测C706和C707串联分压电容中点的交流脉冲电压已到达数字板的HFB脚，维修到此怀疑数字板损坏。测HFB的对地电阻没有短路的迹象，但又查不到其他病症，数字板是否被连代损坏？不知道。可手边又没有可代换的，怎么办呢？想到了网购。四天后，新板到手。
再次去客户家。焊好新板，通电，听到高压启动的声音，观看屏面有白雪花点（新板是好的），接上AV信号，图、声、色正常，但是出现左右桶形失真，上下幅度略大且往左移，左下角还显示有CPU、6D85、V1……29D等两行红色的字符，与遥控指令字符交替轮流闪现，这下要调总线修改数据才能恢复。开始由用户念，我操作，尝试进入总线调试：1．按遥控器上的“－／――”键切换到三位输入状态（……），然后按住键控板上的“菜单”键不放，输入“978”（8显示不出来），将会启动本机的Service功能，并将一直处于Service状态。在Service状态下按一次“菜单”键，接着按“频道＋”键，即可进入调试菜单；2．调整方法：按“频道＋／―”键选择所需调整项目，按“音量＋／―”键改变所选项目的值或状态，按“菜单”键可返回调整项目菜单；3．退出工厂模式方法：选择“ADJUST项”菜单中的“Shipment”项目，按“音量―”键即可退出工厂模式。可是笔者总是进入不了，最后自己亲自查看，原来本该按本机面板上的“菜单”键，用户错按遥控上的“菜单”键。

    进入总线后仔细调整，左下角两行横红色字符一起消除，换板成功。可在用遥控关机时，机器突然声光全无，灯丝亮，经测+B 135V电压回不到待机状态的75V电压左右。顺数字板上的关机脚POWER查找，发现Q925（C1815）的c、e极间有锡堆焊导致短路。Q925的基极取自数字板的开／关脚指令，高电位时该三极管集电极呈低电位，电源部分为常开状态工作；反之，为特机状态。所以，将Q925的c、e极短接就等于剥夺了待机功能，相当于整个电源一直处于开机状态。于是将Q925c、e极间堆焊点分开，该机遥控关机功能恢复，整机受控。
    这时突然想起原高清板可能未坏，有可能控制系统处于待机状态，但电源及扫描电路因Q925短路，已处于工作状态，从而出现回扫光栅无图故障。重新将原数字板上机焊好，试机，这时电源部分工作在待机状态。测POWER脚电压为0V，按遥控开机为1.6V，电视正常运作，数字板真的是好的。反证一下，再把Q925的c、e脚堆焊连接，让电视机处于关机状态，调高加速极电压。又看到了当初上下不满幅带白回扫线的光栅，到此明白，原来C706击穿短路，很高的行逆程电压串入高清板，使整机回到待机状态，整机保护关机，行高压停止工作，可由于Q925的短接，电源电路一直工作，行部分也一直工作，导致C706、R709、D703严重烧毁，D703的短路反过来又保护了数字板，这才安然无恙。维修此例故障说明，检修故障时测试关键点电压还是必须的，防止误判发生。
