该机属6T18机芯，故障现象为开机后有声无光。开盖，测其行管已击穿，＋B限流电阻R301（0.22Ω）烧断。
    引起行管击穿的原因很多，先查＋B 140V正常，再查逆程电容时发现C317的一个引脚焊锡有一圈很微小的裂缝（用放大镜观察），可能它就是击穿行管的原因。换新行管后为防有其他隐患，再加并一只4700pF逆程电容，＋B限流电阻先用一只60Ω/30W电阻代替，开机，机器顺利启动，因高压较低行幅较大图像很暗，减小逆程电容为1800pF，限流电阻用10Ω的，图像趋于正常，但发现开机仅两三分钟就自动待机了，要拔电源才能再启动，启动后又能工作一会，但工作的时间并无规律，以为还有其他隐患。检查行反馈电容C313、C314和行扫描其他电容以及上下枕校管均完好，扩大检查范围把行推动电路、ABL电路、CPU供电、晶振、复位、键控全检查一遍，完好，一无所获。冷静后分析认为引起上述情况应是保护电路误动作所致。
    查6T18图纸，发现该机有高压超压保护X－RAY ，现在高压明显偏低应该与之无关。试断开TDA911625脚外接的R342，故障依旧，说明此故障与X射线保护确实无关。还有ABL束流保护，测高压包ABL引脚电压在8V左右，也应是正常的。仔细观察图像，发现当画面较暗时不停机，一旦出现较亮的画面马上待机。开机，用调节加速极电压来控制屏幕亮度，发现画面一直处于暗图像状态就不停机，一旦把亮度调高一点（还没到正常收看的亮度）故障马上重现，这似是ABL起控太早引起，但前面已经测过ABL电压是正常的，另一个可能是亮度提高后＋B电流增加引起保护电路动作。查图纸和实物，＋B限流电阻R301并没有连接保护电路，维修又失去方向。

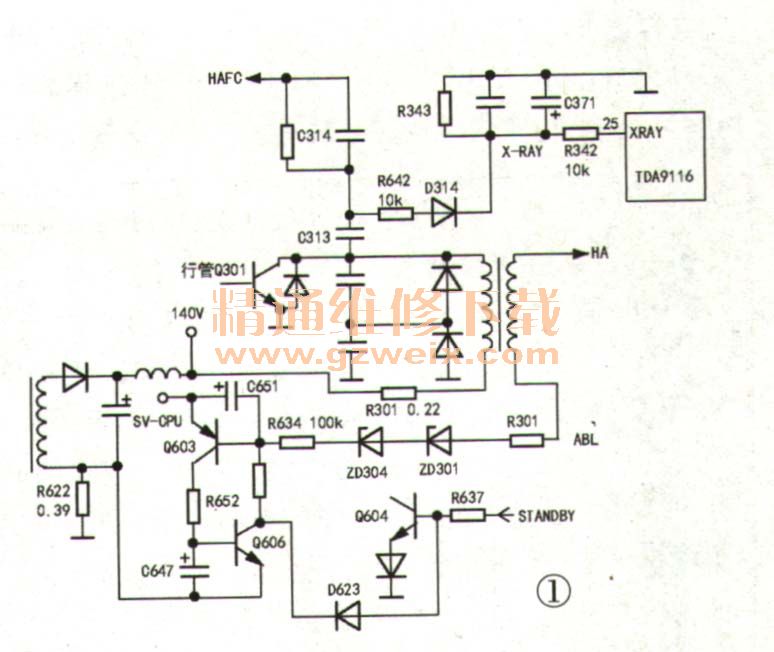

    再次细查ABL保护电路（由Q603和Q606组成的模拟可控硅电路），从图纸上看这个保护电路只监测ABL电压，Q606的e极通过电阻R622（0.3911/2W）接地，根据电路分析R622是＋B电流取样电阻。串联在＋B供电回路的负端，如图1所示。当该电阻上的压降（下正上负）达到Q606的导通电压（约0.65V）时，模拟可控硅导通使STANDBY（开／待机控制端）电压变低，整机回到待机状态。拆下R622、测阻值已变大到1Ω，这样刚启动和亮度较暗时还能工作，亮度升高＋B电流增加就要进入保护状态。

    小结：行管击穿时大电流把R301烧断，R622虽未烧断但阻值增加引起本故障11 CRT彩电＋B保护取样电路大多设置在＋B正端回路，本例设在负端回路较少见，故图纸和实物的不一致导致维修走了许多弯路。
