打开后盖开机，显像管灯丝发亮、电压正常。该机采用集TV信号处理、微处理器控制于一体的的64脚芯片TDA9373，采用三组F122、F423对管组成末级视放，具有黑电流自动校正电路。测加速极KG2，电压只有零点几伏，测Q501、Q504、Q507集电极电压在50V左右稍微波动。

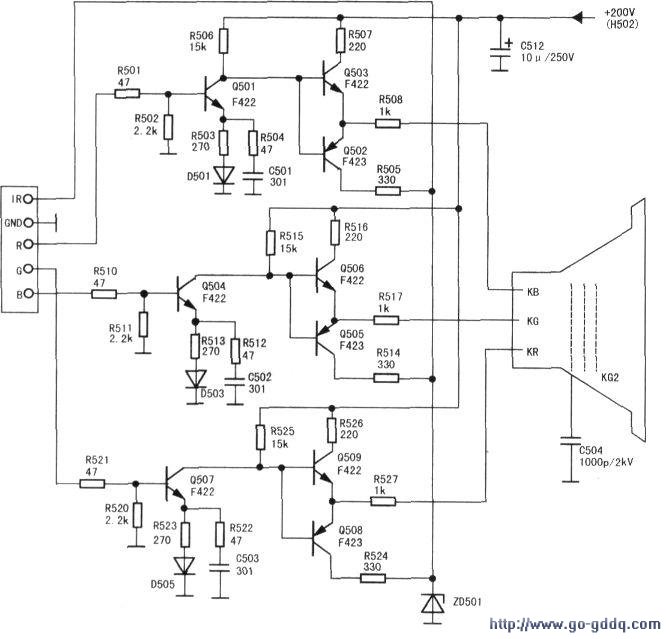

　　测TDA9373（50）脚黑电平控制。（51）脚红基色输出、（52）脚绿基色输出、（53）脚蓝基色输出电压正常。说明故障在末级视放电路。由于该机没有电路图。故照实物绘制末级视放电路如图所示。

　　用500型万用表测量，测+200V视放输入电压正常。KB极为40V、KG极为60V、KR极为65V左右波动，Q501集电极为40V、Q504集电极为65V、Q507集电极为70V左右波动，加速极KG2电压很低。焊下C504测量，有3kΩ电阻。换新C504后。故障排除。

　　测正常后的电压数据如下：Q501集电极为135V、Q504集电极为125V，Q507集电极在140V左右波动，显像管KB极为125V、KG极为125V、KR极在125V左右波动。加速极KG2电压为370V。
