为了快速分清、断定故障，用新控制灯板装上试机，故障相同，判断为电磁炉主电路板受损。检修步骤如下：

　　1.将电磁炉上电待机，用500型万能表测整机三电压。即：测高压供电电路中滤波电容C4（5μF/275V）对地电压+305V。正常；低压供电电路中滤波电容EC91（220μF/25V）对地电压+18V，正常；低压供电电路中滤波电容EC94（100μF/16V）对地电压+5v，正常。

　　2.测电网电压检测电路中取样电阻R6（820kΩ/1w）对地电压+3v。正常。

　　3.测浪涌保护电路中取样电阻R41（330kΩ/1w）对地电压+2V，正常。

　　4.测同步电压比较电路中v一取样电阻R11（820kΩ/1w），即：比较器U2B（6）脚V一端对地电压+3.9V，正常；V-端取样电阻R13（820kΩ/1w）（7）脚V+端对地电压+4.1v，正常；（1）脚输出端对地电压+5v，正常。

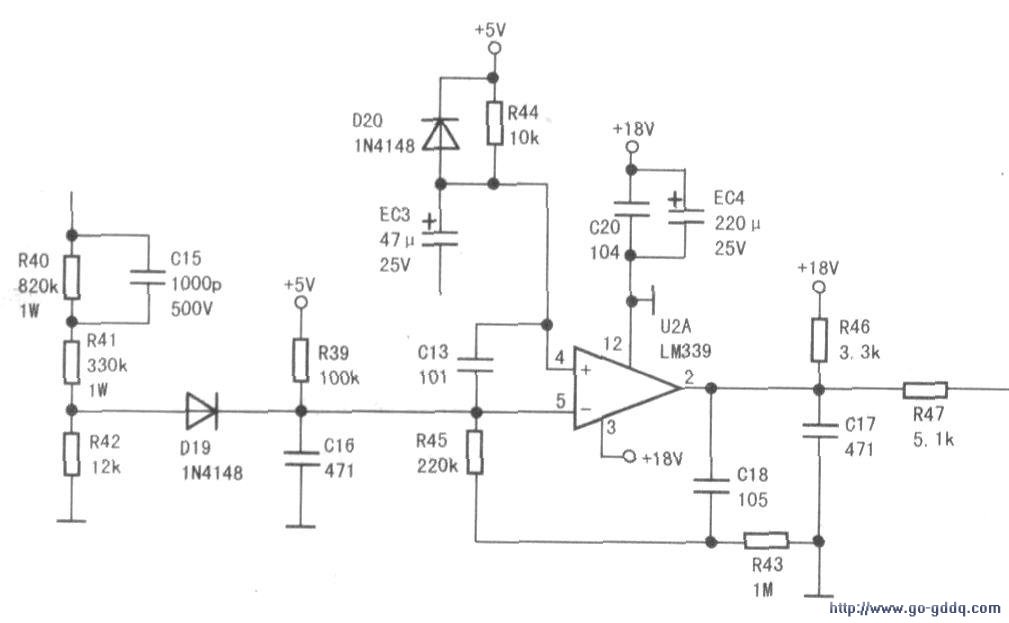

　　5.测浪涌保护电路中比较器U2A（4）脚V-端对地电压+4.8V，正常；（5）脚v+端对地电压升至+4V（正常为+3.2V）；（2）脚输出端对地电压升至+12V（正常为+0.2V）。由此可见浪涌保护电路存在故障。相关电路见附图。

　　电网电压供电质量不良（包括中性线、空气开关、插座等接线头接触不良）。以及雷击时对电网电压所产生的浪涌冲击峰压等，均可通过电磁炉浪涌保护电路来实施保护。使IGBT管截止，待电网浪涌峰压过后。电磁炉又自动恢复正常加热。
　　
　　
　　浪涌保护电路比较器U2A出现上述异常的常见受损元器件有四种情况：

　　1.与取样电阻R40（820kΩ/1w）并联的耦合电容C15（1000pF/500V）漏电。致使电磁炉上电放锅加热时出现不报警、不加热故障；
　　
　　2.U2A（2）脚与反馈电阻R45（220kΩ）串联的反馈电容c18（105）漏电。致使电磁炉上电放锅加热时出现不报警、不加热故障；
　　
　　3.当U2A（4）脚为+4.8V（正常），（5）脚为+3.2V（正常）。（2）脚升至+12V（正常为+0.2V）时。为U2A损坏。

　　4.当U2A（4）脚为+4.8V（正常），（5）脚升至+4v（正常为+3.2V），（2）脚升至+12V（正常为+O.2V）时，为电容c13（101）漏电，致使电磁炉上电放锅加热时出现不报警、不加热、不定时自动关机保护、断续加热、屡损IGBT管及全亮抖动且蜂鸣器“嘀嘀”响开不了机故障。
　　
　　将万能表拨至R×100挡，检测发现贴片电容c13已漏电。将其换新后上电试机，故障排除。
