此机通电后。蜂鸣器发出“嘀”的一声,面板上红色LED指示灯长亮,操作开关按键没有反应,无法进入工作状态。
根据上电后蜂鸣器发出“嘀”的一声。红色电源指示灯LED长亮,初步判断电源部分无大碍,故障可能在电磁炉控制电路。打开外壳,看到内有两块线路板。一块含电源部分和大功率管,另-块含控制芯片及面板操作板。

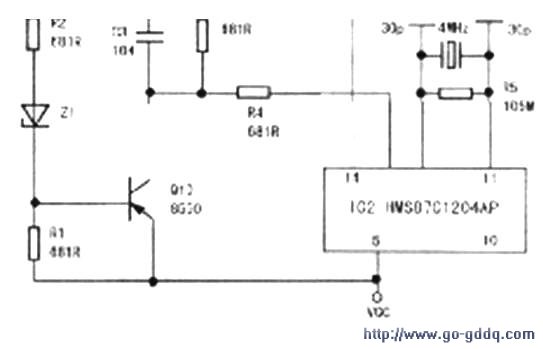

此电磁炉的主控芯片的位号是IC2,型号是HMS87C1204AP。主控芯片正常工作须满足三个条件:1.芯片的电源电压正常;2.振荡电路正常;3.复位电路正常。根据实物绘出以主控芯片为主的部分电路如图所示,图中的元件位号及参数均与线路板上的一致。
IC2(5)脚为电源VCC端,(14)脚为GND端。测两脚间电压为5V,供电正常;用示波器测主控芯片的振荡电路波形,未见异常;该机的复位电路较为复杂,属于典型的电压监控型复位电路。在芯片通电的瞬间,芯片(13)脚由刚开始的高电平。在经过复位电路给出短暂的低电平后,芯片被复位。然后进入正常工作状态,整机随之正常工作。
用万用表测Q10的发射极。有5v电源电压,正常;在通电的瞬间,用逻辑笔测量Q10集电极。始终为低电平。
显然不正常。可见芯片没有正常复位。断电检查,发现c3由于油污侵蚀而严重漏电。将其换新后。在通电的瞬间,用逻辑笔测量Q10集电极,出现了由高到低、再由低到高的跳变。证明已经发出正常的复位信号。
小心翼翼地按下面板上的开关按钮,电磁炉依然不工作。难道电路中还有问题没有查出来?翻弄手中的线路板见其上有许多油污。不少元件不同程度地受到侵蚀。会不会是按钮开关接触不好呢?用万用表测量开/关机按钮S11,按压后竟然不通。将其换新,复原电路后通电,按下S11,“嘀”的一声,电磁炉的风扇终于欢快地转了起来。经过进一步仔细检查,未发现其他问题。
