观察此机开机后黑屏,面板上绿色指示灯呈周期性闪烁,反复开/关多次,偶尔能正常启动。启动后若不关机,能长时间正常工作,但关机后又难以启动。

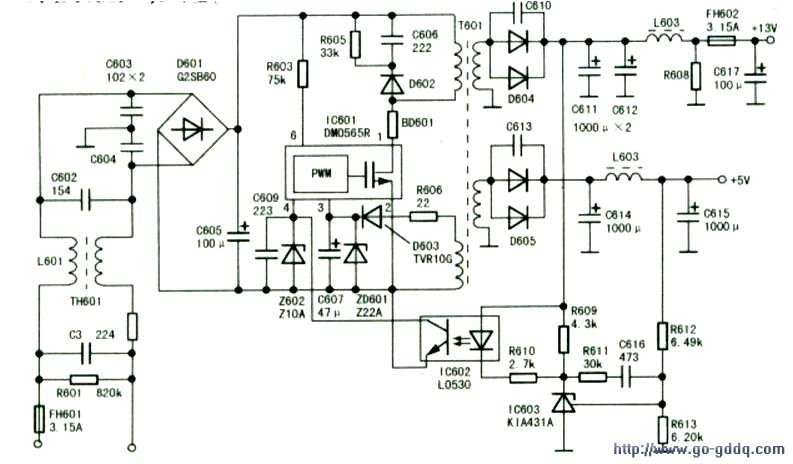

该机电源采用DM0565R芯片控制,集成度高、外围元件少,线路较为简单。为便于维修,据实物绘出了电源部分电路如图所示。从故障现象判断,负载短路的可能性不大,检修的重点应放在电源上。由附图得知,该机未设交流电源开关,电源插头一上电,机器即进入待机状态,此时测量+13V和+5V两组电压均正常,按开机键后,测量两组电压均大幅波动,机器无法正常工作。同时在+13V和+5V供电端接入电流表,测得待机时电流分别为27mA和52mA,在偶然进入正常工作状态时,测得电流分别为1.89A和109A,由此可知,待机电压正常,主要是由于负载轻,而启动后电压波动的原因是负载电流较大,电源带载能力下降所致。为了进一步证实,在待机状态下,试在+5V端接入一个6V/0.7A的小灯珠。此时小灯珠呈现周期性地闪亮,从而断定本例故障确系电源带载启动能力下降所致。
据以往的维修经验,先后检查和代换了C605、IC602、IC603和C607,故障依旧。鉴于元件不多,索性一一进行检测,结果均正常。剩下IC6(}1难以判断其是否正常,市面上一时又无法买到,只得再次通电测量IC601在待机和启动状态下各引脚的电压,结果发现③脚电压在待机时为+13.5V,而启动后电压在8.5V~15.5V之间波动。查资料得知该脚为电源供电端。其正常工作时电压应稳定在11V~13V之间,且较为稳定。电压不稳定,通常是滤波电容不良所致。试将C607换为10uF/25V电解电容,该脚电压依然波动,试将D603用RL207快恢复二极管代换,该脚电压稳定在12.65V左右,整机工作恢复正常。附表为IC6{)1引脚及其功能,在线正、反向电阻及待机和工作状态下的电压值,供参考。后来对D603(TVRl0G)进行检测,正反向电阻及正向压降均正常。查不出原因,望大家在检修发生类似故障时,不如代换试试。
脚号 | 引脚 | 功能 | 红地 | 黑地 | 工作(V) | 待机(V) |
1 | Drain | 内部开关管漏极引出端 | 6.6 | 210 | 241 | |
2 | GND | 地 | 0 | O | O | O |
3 | VCC | 驱动控制系统供电端 | 57 | 5.6 | 12.65 | 11.58 |
4 | Vfb | 反馈电压控制输入端 | 82 | 7.6 | 1 42 | 0.58 |
5 | N C | 空脚 | ||||
6 | Vstr | 电源启动端 | 7.2 | 297 | 310 |
