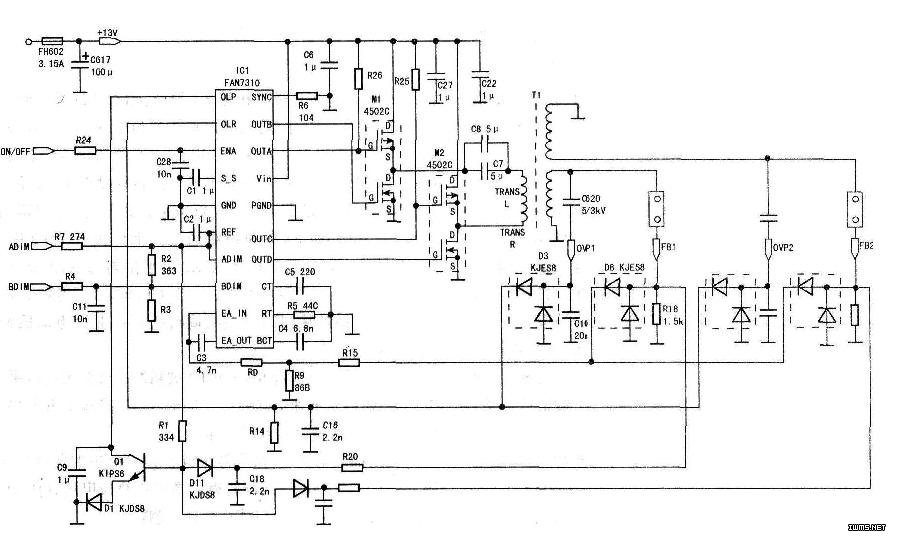

经检查，FH602开路；检测17根针脚，发现（12）脚（+13V）对地短路，其余引脚均正常，说明短路故障发生在电源供电部分。从下图可看出，与该故障相关的元件有：C617、C6、C27、C22和IC1。本着先易后难的原则，首先拆下C617，无效。接着拆下控制电路板仔细检查，发现C22有些发黑，且周围线路板有黄色焦痕。将其拆下检测，阻值已趋近零。由于手头没有适合的贴片电容，暂时不装，试开机，机器工作恢复正常。
