杂牌显示器时而缺红色,时而缺蓝色
来源:本站整理  作者:佚名  2011-04-24 14:30:03



  从故障现象来看,属于典型的接触不良故障。拆开显示器后盖,目测视放板各焊点,没有明显虚焊痕迹。将数字表拨置蜂鸣挡,测量显示器信号线插座的(1)、(3)针与视放板的红色、蓝色输入端之间时通时断,晃动信号线通断更明显。由此判断故障为插座内断线。用锋利的美工刀小心划开插座的塑胶,直到露出里面的线缆(注意:不要伤到各信号线)。用镊子轻轻拨动红色和蓝色的屏蔽线,发现两线内部与插针之间已断路。将断路点焊接好后,用绝缘胶带包扎线缆,整机修复。

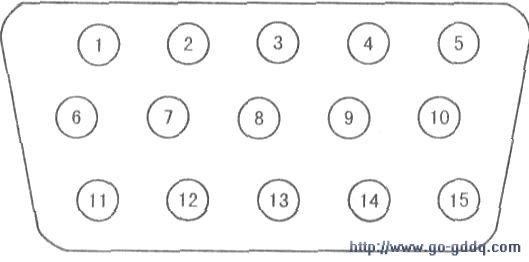

  CRT显示器信号线插座外形如图所示,各引脚功能见附表。

引脚 引脚功能 引脚 引脚功能
1 红色激励信号 9 空脚
2 绿色激励信号 10 数位接地
3 蓝色激励信号 11 sDA串行数据线
4 空脚 12 行同步信号
5 13 行同步信号
6 红色屏蔽层接地 14 场同步信号
7 绿色屏蔽层接地 15 scL串行时钟线
8 蓝色屏蔽层接地
