观察此机屏幕中间有一条很亮的水平线。水平线以上图像正常。水平线以下呈黑色。

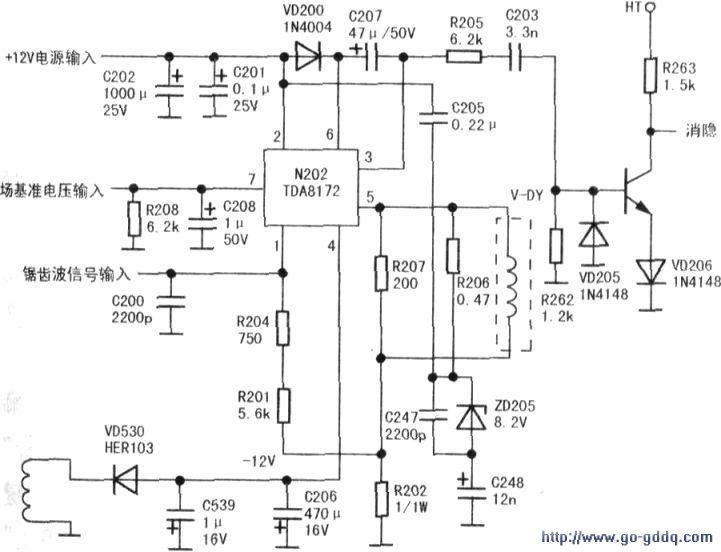

根据故障现象,判断场输出电路工作失常。拆盖后目测场输出电路,没有明显的虚焊迹象。测量场输出集成电路N202(TDA8172)各脚电压,发现(4)脚电压明显偏低(正常值应该为-12V左右)。该端电压由行输出变压器次级绕组提供(相关电路见图)。拆下整流二极管VD530和滤波电容C539、C206,经测均正常,测量行输出变压器的绕组没有断路,那么是什么原因导致电压偏低呢?难道是N202损坏导致电流过大而拖垮了电源?可更换N202后试机,故障依旧。剩下的就只有VD530、C539和C206了。更换VD530后故障现象消失,复测(4)脚电压恢复为-12V,正常,连机试验显示正常。将换下的二极管装回,故障重现,证明故障确因该二极管性能不良所致,只是损坏状态用万用表不能测量出来而已。
