百乐四宝燃气热水器,不点火
来源:本站整理  作者:佚名  2011-04-24 14:30:07



  经检查系点火器损坏。此点火器电源电压为1.5v,用一节大号电池供电。其连接电磁阀的两根引出线都是热线(电源正极)。热水器装有两只电磁阀,每只电磁阀只有一根引出线,另一根线直接接机壳,工作电压均为1.5v,这两只电磁阀并不控制主气道,只控制小火的燃气通道。热水器工作时,电源接通,点火针跳火,两只电磁阀同时动作,燃气从小火气道经一只电磁阀进入气室右侧,再经过另一只电磁阀进入小火燃烧室,小火点燃。由于气室右侧有燃气通过,气室左右两侧产生压力差,使主气道阀门打开,燃气进入主燃烧室燃烧。原点火器用环氧树脂封死,无法维修。而这种点火器商店又根本买不到,只能以通用点火器代换。

  通用点火器的引出线中有一根线接机壳(电源负极),连接电磁阀的有三根引出线,一根是热线(接电源正极),一根是地线(接机壳),还有一根线在本热水器中悬空不用。如果把这两根线直接接在两只电磁阀的两根引出线上。其中一只电磁阀因被机壳短路而不工作,另一只电磁阀虽工作却承受了3v的工作电压,威胁它的安全。

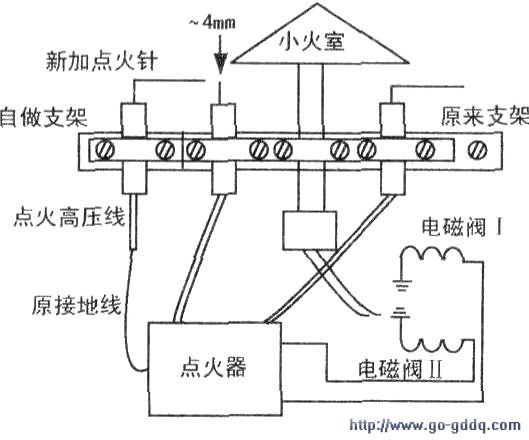

  解决的办法是,另外增加一只弯头点火针,把点火器的接地线接在新增加的点火针上使之悬浮接地。这就需要制作一只点火针支架,把弯头点火针固定在自做的支架上,再把该支架用螺丝固定在原热水器点火针的支架上,弯头针尖与原点火针针尖的距离调整在4mm左右,点火器的接地线不接机壳,接在一根长短适度的点火高压线一端,高压线另一端接在新增加的点火针上,点火器的电磁阀引出线接在两只电磁阀的两根引出线上,如图所示,两只电磁阀由机壳接成串联形式,工作时每只电磁阀承受的工作电压为1.5V,保证了它们的安全。点火器固定在原来的点火器位置上,3V电池盒用螺丝固定在热水器底部左边,但需另外钻孔,改装后。热水器工作恢复正常。
