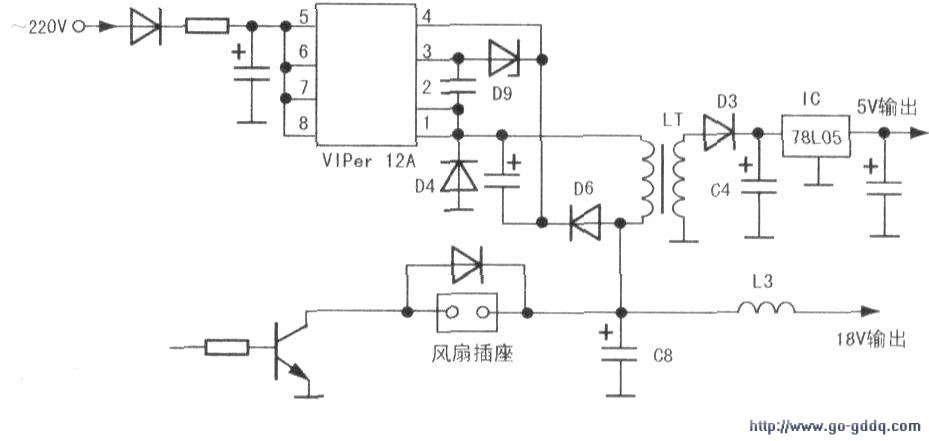

该电磁炉控制电路采用单片8脚智能电源芯片VIPer12A组成脉冲开关电源（电路见图）。主板至面板控制电路插座的（1）脚旁标有“GND”字样，（2）脚旁标注“+5V”字样。测（2）脚与（1）脚间的电压约为3.5V，风扇插座正端对地电压为0V，用手摸开关电源块很烫手，怀疑电源块损坏，但换后故障依旧。

　　分析认为，风扇插座正端的电压为0V，应重点查开关电源的18V回路。测整流二极管D6和滤波电容c8没有问题，查电源块（1）、（2）脚间续流二极管D4正常，稳压二极管D9也正常。再查5V电压回路：整流二极管D3正常，用新管代换D3，测其负极电压为5V，正常应为9V左右。代换滤波电容无效，代换稳压块7BL05，故障依旧。

　　调整思路，转查18V负载是否短路。测其输出端对地电阻约为OΩ，显然有短路元件存在。断开电感L3和风扇，短路现象依旧，判定短路部位在开关电源中。分析能形成短路的元件。只有D4、C8击穿或开关变压器LT初、次级间击穿，而LT未检查过。拆下LT检测，果然初、次级间击穿短路。剥开外层的热缩管，见到里面光亮如新的线圈，数着圈数将外层次级绕组拆下。当拆到剩最后一层最末几圈时，发现两绕组间没有裹绝缘层，有击穿烧黑的痕迹，记下绕组圈数为98圈，再拆里层绕组，烧坏的只是表层开始的几圈。

　　根据变压器的原理和变压比分析，初、次级绕组的圈数比均少几圈。对变压器的性能影响不太大。截掉两个绕组烧坏的几圈漆包线，初级绕组保留，焊好尾端，再绕一层绝缘胶带补作初、次级间绝缘层，用拆下的漆包线按原绕线方向绕好次级线圈。用热缩管包装好后焊回电路上，电磁炉恢复正常。这时，测开关电源输出的两组电压亦完全正常。
