杂牌电磁炉,开机无反应
来源:本站整理  作者:佚名  2011-04-24 14:30:14

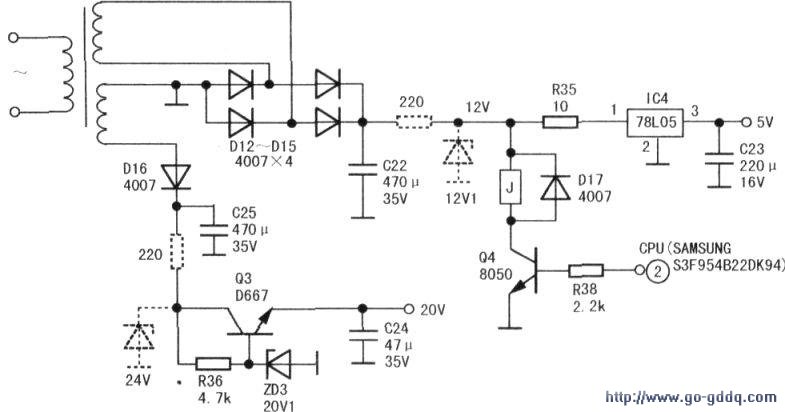

  开盖,未见明显的元件损坏,粗看主板元件布线与图1相似。测保险管和大功率控制管IGBT均正常,测小电源供电变压器初级开路。因未购到适配变压器,后在一家美的特约商店购得一只“美的”变压器,铭牌标示与该机相同,调整引脚距离后上机,测两组整流滤波电压为45V。立即关机,幸好此前已把5V和20V负载断开,否则后果不堪设想。该机有两组小电源:一组是供比较器LM339用的电源,经整流滤波后的12V电源;另一组是供冷却风扇,经电阻R35限流后由IC4调整为5V供负载。该机的小电源产生电路见图2。为了使所配变压器符合该机要求,须对整流滤波后的各路电源加以改进。该机原22V供电电流为100mA,12V为150mA,分别在风扇供电前端和Q3前端串入一只220Ω/2W电阻限流分压(见图虚线部分),接入负载(暂时断开CPU供电),接上风扇,测Q3 c极电压为22V,短接Q4 c、e极,风扇运转平稳,测R35左端电压为6V,IC4(3)脚电压为5V,很稳定。接入CPU和显示面板,开机,机器运转正常。
