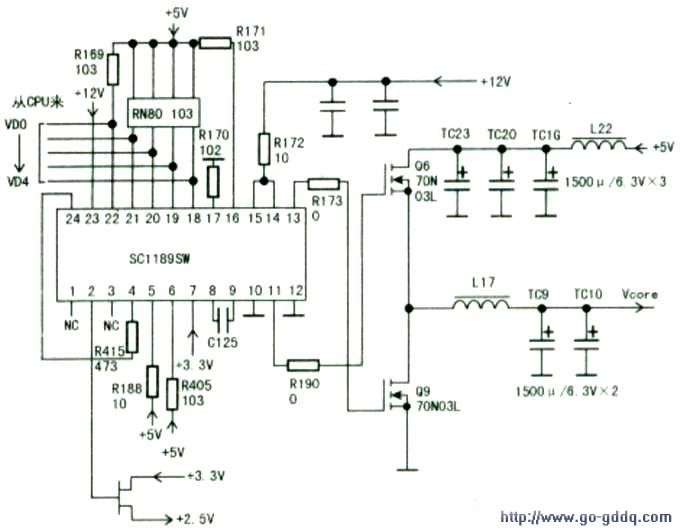

打开机箱后，目测主板CPU插座附近有5只1500pLF／6.3V的电解电容顶部鼓起，拆下主板后，用同型号电容更换，确认没有其他电容损坏后，单独对主板通电，采用最小系统法（即只上CPU、内存、显卡），用镊子瞬间短接主板（POWERON）跳线、CPU风扇转动，但显卡无输出信号，断电后，插上一个PCI接口的二位诊断卡，再次加电。诊断卡显示为“oo”。此时用数字表20V挡测供给CPU的电压Vcore值为3v左右，显然不正常。断电后，在线测量只负责给CPU供电的场效应管Q6、Q9（型号均为FQB70N03L），发现Q9已击穿，用热风枪拆下后，用同型号场效应管代换，待主板冷却后，加电开机，主板仍不工作，Vcore电压不变，用数字表再次测量Q6、Q9的G极电压，都为0V，看来Q6、Q9未工作。推动Q6、Q9工作的激励电压来自U11（型号SCll89SW.是SEMITECH公司生产的双列24脚扁平封装的电源管理芯片），主要为主板的CPU供电管和北桥供电等提供激励电压，通过检测CPU的V1G信号来输出不同的电压，从而适应不同的CPU（有关V10的知识，文后有进一步介绍）。现给出该主板电源供电局部电路，以便分析（见图）。Q6的激励电压来自⑩脚，Q9的激励电压来自⑩脚，用数字表检测后确认从Q6、Q9的G极至相应管脚的连线无断路，看来U11（SCll89SW）未工作。测SCll89SW（⑩、⑩脚为激励电压输出级供电端电压为OV（正常为12V），仔细观察其外接限流电阻R172表面已烧黑。小心用烙铁焊下后。换用同型号阻值的贴片电阻，加电后，测量Q6、Q9G极仍为0V，看来，SCll89SW必坏无疑。此时手头并没有SCll89SW，只有SCll64，查资料发现两者可以互换（SCll89⑥脚为PWRGD；⑦脚为LDOEN。SCll64@脚为：OVP；⑦脚为PWRGOOD。
　　
　　用风枪均匀吹向U11，几秒后，用小镊子轻轻晃动，感觉可以后，拆下U11。安装SCll64时。用镊子夹牢集成块两侧，再次用风枪均匀加热集成块和相应焊盘，对准两侧管脚与焊盘。待焊盘上焊锡熔化后，压住待接集成块，移开风枪，待焊锡冷却后，即可移开小镊子，焊接即告完成。用放大镜检查刚才焊接的焊点，确认各引脚间无短路（必要时。可用数字表测下阻值）后，方可加电测试。加电后，Vcore电压已上升至1.5V，此时显卡已输出正常信号，数码卡也显示出初始化及自检代码跳变，主板恢复正常。将主板装入机箱后，连接好硬盘、光驱等设备，开机j加电，顺利进入系统，试机3（）分钟后，手摸SCll64和Q9，表面温度正常。附表为损坏时、正常时scll89（SCll64）各脚电压值以便读者对比。
