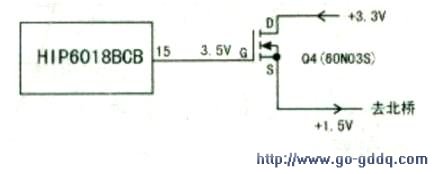

先采用最小系统法,加数码卡后上电观察,显示出故障代码为“FF”不变化,显然主板未能启动,此时用万用表20V挡测CPU的Vcore电压为o.6V,不正常。断电后,在线测CPU主供电管Q7、Q8(60N03S)均正常,而加电后测量两管G极为O.6V和0V。显然电源管理芯片未送来激励电压。先怀疑电源管理芯片U3损坏(HIP6018BCB,其正常电压见附表,局部电路见附图,但是用同型号芯片代换后,故障现象不变,看来还有其他原因,后查到北桥供电管Q4(60IN03S)S极输出电压为()9v,偏低。断电后,在线测量Q4发现阻值不对,用风枪拆下后,发现Q4G—S极出现漏电阻。更换Q4后,主板恢复正常。
脚位 | 电压(V) | 脚位 | 电压(V) | 脚位 | 电压(V) |
1 | 12.2 | 9 | 4.34 | 17 | 1.96 |
2 | 0 | 10 | 1.228 | 18 | 1.99 |
3 | 0 | 11 | 1.25 | 19 | 1.98 |
4 | 0 | 12 | 3.33 | 20 | 4.59 |
5 | 0 | 13 | 2.5 | 21 | 0 |
6 | 5.15 | 14 | 0 | 22 | 6.75 |
7 | 5.1 | 15 | 3.47 | 23 | 2.0 |
8 | 0 | 16 | 24 | 4.73 |
