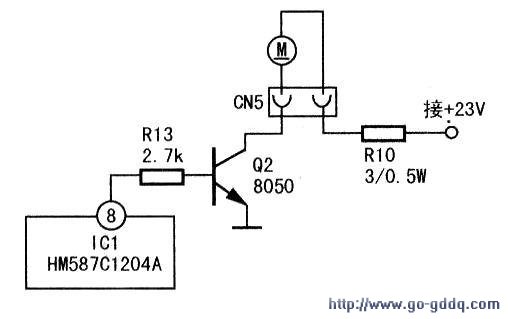

此故障多是因风扇驱动电路相关元件损坏，风扇不转，导致保护电路动作所致。风扇驱动电路如图所示。该风扇驱动电路取自+23V供电。电磁炉处于待机状态时，IC1⑧脚输出高电平，Q2导通，M运转，将门控管发出的热量排出机外。停机后，ICl⑧脚的高电平在延时1分钟后降为ov，Q2截止，M停转。拔出风扇电机插接端子CN5，外接+12V电源，M运转正常，说明M是好的。查风扇驱动电路各元件，发现Rl0焦黑，焊下测量已断路。由此确认，因Rl0烧坏，造成供电停止，M失电不转，炉内温度骤升，导致保护电路动作。更换Rl0（3Ω/0.5W）后，通电试机，电磁炉恢复正常工作，故障排除。
