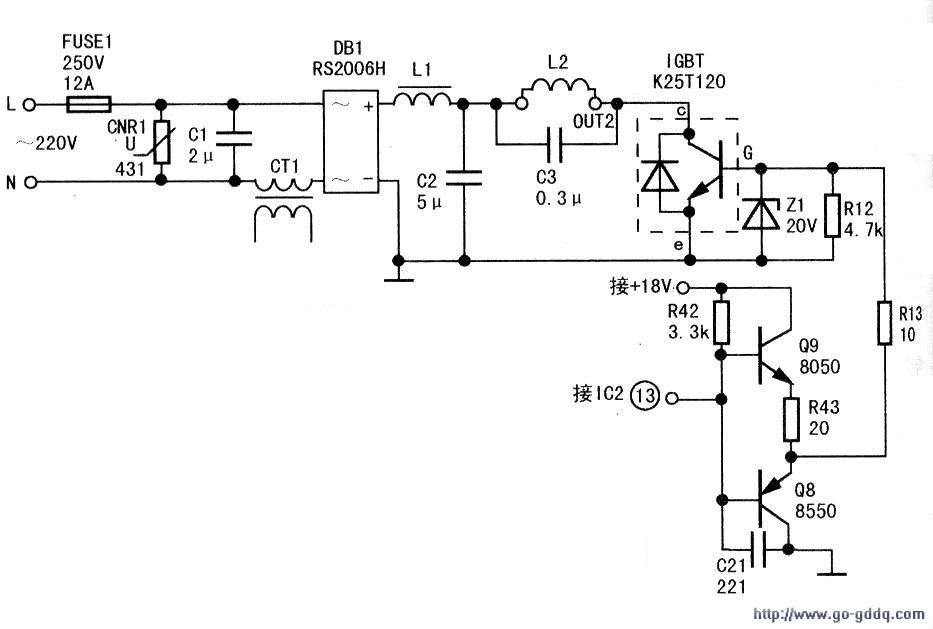

此现象说明该电磁炉严重短路过流并存在隐形故障，且问题多出在高压电源电路及门控管推挽驱动电路，相关电路如图所示。拆开上盖，见保险管FUSE1已炸断；断开加热线圈L2接线端子OUTl—端，在路检测门控管IGBT及整流桥DB1均击穿短路，其余元器件正常。

　　根据经验，屡烧门控管，说明IGBT管推挽驱动电路、电流采样电路或PWM调控电路存在隐形故障。经检查，确认故障点在推挽驱动电路。检测发现，驱动管Q9c、e极及电阻R42击穿短路，导致IGBT管G极处于高电压，因其导通时产生大电流而被击穿，并殃及整流桥DB1、保险管FUSE1。更换FUSEl（250V、12A）、DBl（RS2006H）、IGBT（K25T120）、Q9（8050）及R42（3.3kΩ）后，通电试机，电磁炉工作正常，故障彻底排除。
