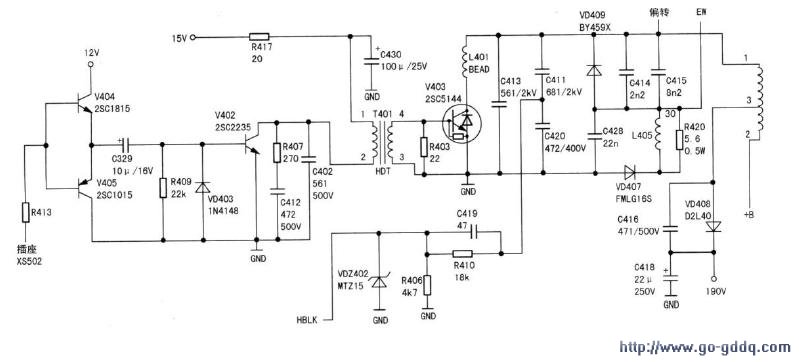

下图是该机行电路工作原理图。用万用表测c329正极（即V404发射极）在无光栅时电压几乎为ov，测V404基极电压无论有无光栅都是3v左右，判定v404没有工作。取下V404（c1815）测量，发现发射结正向电阻变大，将V404换新后，光栅恢复正常。

　　该行停振主要检查以下几点：检测变频板的行激励输出电压（V404、V405的b极正常电压为3.8v），如果激励输出电压随着行停振变化而变化，问题一般在激励信号形成电路，也就是TDA9333H⑧脚没有正常的行激励信号输出。此时需检测TDA9333H17、39脚的8v供电是否正常，20、21脚晶体是否正常振荡，⑩、11脚sDA、scL是否与cPu（MM502）13、14脚sDA、scL通讯是否正常，变频板上如果cPu、存储器、TDA9332H三个元件的工作条件都具备。就应该有行激励信号输出。如果行激励电压随着行停振变化而不变，问题一般应该在行激励变压器的周围电路及行输出电路，通过行激励信号的输出电压变化有无，能够快速地判断问题是在行振荡电路，还是在行激励及输出电路后级电路，起到快速排除故障的目的。
