观察此机保险丝完好，电源无直流输出。断开行电路，接入一只100W灯泡后试机，电源仍未工作，看来故障与行电路无关。查看实际电路，发现该机电源控制电路采用MC44603集成电路，配合场效应开关管IRFPC60完成电源处理功能。

　　针对该机的故障特点，首先检查电源的整流滤波电路，基本正常；测量开关管7541（IRFPC60）D极有近300V直流电压，正常；G极仅有0.05V的振荡电压，正常应为1V左右。检查7582（MC44603）集成电路的脉冲输出③脚，有0.05v的振荡电压。断开MC44603③脚与开关管G极之间的电路，③脚电压上升至o.5v。是开关管IRFPC60损坏了吗？拆下后检查，并未发现问题。取一新管换上后，故障依旧，看来故障与开关管无关。进～步检查（MC44603）电路，测其供电端①脚、脉冲驱动供电端②脚均为10V—15V，可见电源处于“打嗝”状态。根据故障现象，判断电源可能存在过流、过压等问题。因电源行负载已断开，所以过流可基本排除，测MC44803过流保护⑦脚时没有电压，而其起控点在1.OV以上。过压保护⑥脚故障时为OV—0.4V，没有达到起控点2.5V，可见不存在过压，是否①、②脚的电源供给电路有问题呢？检查电源启动电路电阻3581、3588、3511、3526与电容2528、稳压二极管6528，均未发现问题。

　　为何断开开关管IRFPC60G极与MC44603③脚的电路，③脚电压即从0.05V上升到o.5V的振荡电压，是否③脚到开关管IRFPC60G极之间的电路存在问题？检查电阻3541、电容2541、稳压二极管6524，均正常；继续检查MC44603外围电路，也未发现问题，是否MC44603性能变差，取一新MC44603换上，故障依旧。至此，开关电源的初级电路皆已检查，均未发现问题，那次级是否正常呢？因行负载已用灯泡代替，负载的问题基本不可能，由此推断开关变压器次级输出的整流滤波电路有问题。遂对开关变压器5550（15）脚的140V整流二极管6567检查，未发现击穿、漏电现象；检查并联在整流二极管6567两端的电容2568，发现阻值下降为55kΩ，处于漏电状态。换一只330pF/1kV的电容后开机，电源恢复正常。拆去假负载恢复供电电路，故障修复。

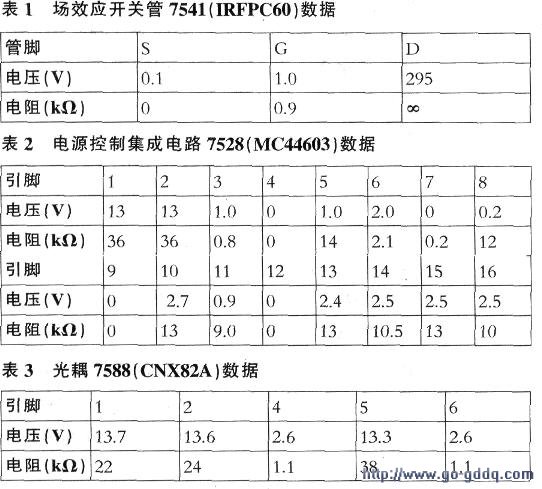

　　表1～表3分别为场效应开关t管7541、电源控制集成电路7528、光耦7588的正常工作电压与对地电阻（阻值为红表笔接地，MF47型万用表Rxlk挡测得），供维修时参考。
