飞利浦32PFL3390/T3液晶彩电,有时能正常开机,图声正常,但开机后无规律黑屏死机
来源:本站整理  作者:佚名  2016-01-18 08:33:51

    一台飞利浦32PFL3390/T3液晶彩电,有时能正常开机,图声正常,但开机后无规律黑屏死机,遥控健控均失控(正常时操作健控或遥控面板蓝灯会闪烁),有时开机后面板红灯变蓝灯,但黑屏无声。
    分析检修:从故障现象看,电源、主板和逻辑板(主板和逻辑板有通讯情况下)都有可能。在故障时,测电源板供给主板的12V电压正常(该机供给主板只有一组12V电压)。主板上有许多带散热器的三脚贴片元件,元件编号为Uxx应为集成电路芯片),判断应该是三端稳压器.其①脚接地,②脚(散热片)是OUT输出,③脚是IN输入。虽然从型号上无法判断是多少电压值的稳压器,但根据经验,输出电压一般有5V、3.3V、2.5V、1.8V、1.25V等几种(现在已有1.05V供电,供给CPU内核)。测量各稳压器的输出电压,5V、3.3V和2.5V都有。发现U607的③脚输入电压为3V,②脚输出电压也是3V。一般线性稳压器正常工作时,输入电压至少要高于输出电压0.6V。看线路板上有一个U705,芯片型号和U607一样,其输入电压是5V,输出电压是3.3V,显然U607有问题。

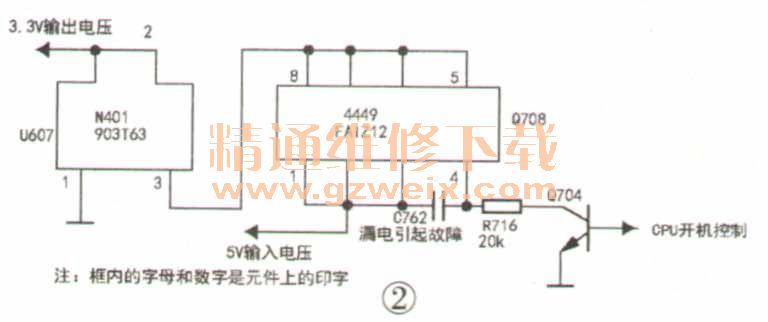

    测量U607的输入、输出端无短路现象,其输入电压来自一块8脚贴片元件Q708编号 QXX的都是半导体分立元件),如图2所示。根据元件引脚规律,判定Q708是一只P沟道场效应管,在这里作为一个开关使用,④脚为低电平时导通。场效应管导通时S、D极压降接近0V。测Q708输入电压5V,正常;④脚有不稳定的2V电压,该点电压由Q704控制,但Q704的c极电压为0V,由此判断Q708损坏或C762漏电。焊下C762测量,确已漏电,换新后开机,故障排除。

    C762一端接5V,另一端接Q708的④脚,作用是在开机时让Q708的④脚瞬间为高电平不导通,等CPU发出开机指令后再导通,以免开机时供电时序混乱。由于C762不稳定漏电,使Q708无规律时通时断引起本故障。

关键词:飞利浦彩电
