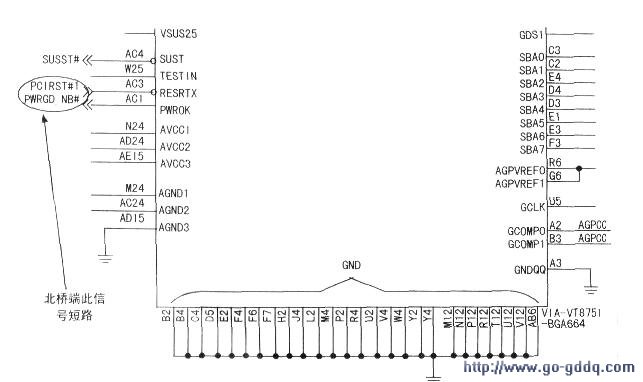

接上CPU电压假负载,测量无CPU复位,北桥各组工作电压和工作频率也正常,更换发出PCIRST#1复位信号的MS-7无效。该主板相关电路如图所示。测PCIRST#1的对地阻值,发现PCIRST#1复位信号为对地短路状态。由于此板是I/O、北桥共用PCIRST#1复位信号,于是用断线法首先割断通向Winbond 83697 I/O(28)脚的线路,测PCIRST#1信号还是处于短路状态。接着断开通向北桥的线路,测PCIRST#1信号不再短路,确定为北桥本体不良。更换北桥后此板修复。
