微星845PE Neo-V主板DEBUG卡代码FF,全板无复位
来源:本站整理  作者:佚名  2011-05-25 09:28:38

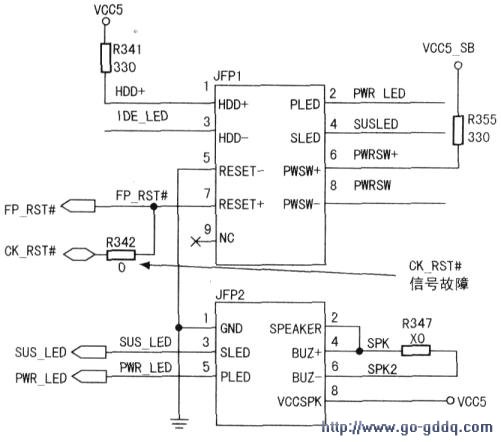

  测南北桥的工作电压、频率都是正常的,测RESET排针上的FP_RST#信号为低电平,不正常,正常的主板应该为2.2V以上的高电平信号。顺信号检查,电路如图所示,发现此信号通过R342(0Ω)电阻与时钟上的CK_RST#信号连接。将R342摘除后,测FP_RST#信号已变成高电平。主板复位信号正常,因为此信号是连接到时钟芯片上,于是更换时钟芯片,更换后此板修复。
