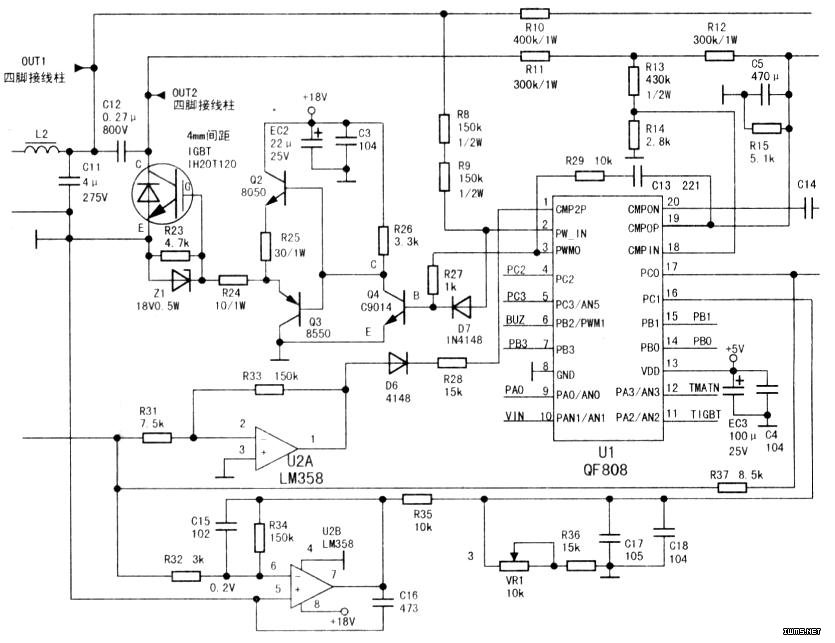

美的电磁炉断续加热是常见故障之一，对此故障的检修重点有：高压供电电路、单片机同步电压比较电路、电网电压检测电路、锅具或IGBT管温度检测电路、电流检测电路，其相关电路见图。1.打开电磁炉的上下壳，将其上电待测。用500型万用表直流电压500V、50V、1OV挡测整机三电压，即高压供电电路滤波电容C11（4μF/275V）对地电压为+305V，正常；测低压供电电路滤波电容EC91（220μF/25V）对地电压为+18V，正常；测低压供电电路U90（AN7805）输出端对地电压为+5V，正常。2.测U1单片机（19）脚反相输入端V-同步电压比较电路对地电压为+1.8V，正常：测U1（20）脚同相输入端V+同步电压比较电路对地电压为+2V，正常。其中R1O、R11、R12为同步电压比较电路取样电阻。3.测电网电压检测电路的取样电阻R18（150kΩ/0.5W）对地电压为+1V，正常：测U1电网电压检测输入端对地电压为+0.8V，正常。4.测锅具温度检测电路的CN3插口（2）脚对地电压为+0.2V，正常；测IGBT管温度检测电路的CN2插口（1）脚对地电压为+0.1V，正常。5.测电流检测电路的比较器U2B（6）、（7）脚对地电压为OV，正常；（8）脚对地电压为+18V，正常。因上述检测是在电磁炉待机状态下进行的，故U2B（6）、（7）脚对地电压为OV。再检测电流检测电路相关元件，结果发现贴片电容C18（104）已击穿。因电容C18击穿，造成U1单片机（16）脚（PC1）电流检测取样电压为OV，经单片机3分钟内进行识别，控制电磁炉仍保持正常加热，若识别超过3分钟，电磁炉将实施停止加热保护，如此循环地进行电流检测，就形成了断续加热故障。将C18换斩后，上电开机，故障排除。
