分析检修：根据故障现象分析，该故障多发生在低压电源电路、高压电路或谐振电路。打开外壳，检查保险管FUST1（12.5A/250V）完好。通电后测得C4两端电压为305V，正常。接着检查C5 ， IGBT均正常，由此判断故障在低压电源电路中。

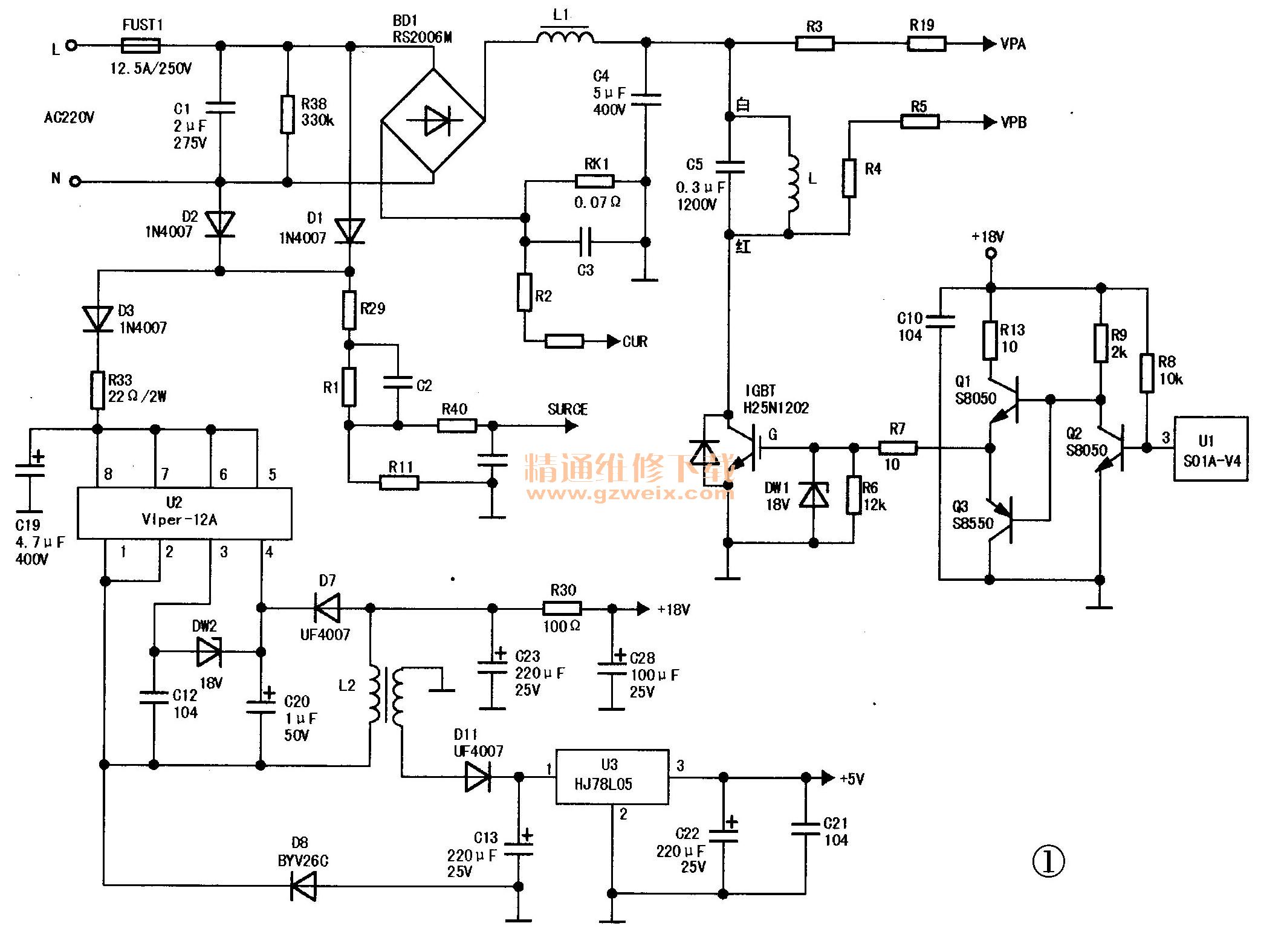

    该机低压电源电路由开关集成电路U2 （VIPer-12A）及外围元件组成，见图1。上电后，AC220V电压经二极管D1、D2整流，D3隔离，保险电阻R33限流，电容C19滤波后，供给U2的⑤～⑧脚，U2进入开关状态，由①、④脚输出高频脉冲电压，经二极管D7、D8整流，DW2稳压，再由电容C20、C23、C28和电阻R30滤波限流后，输出＋18V直流电压为风扇电机供电；同时通过脉冲变压器L2电磁感应，L2的次级输出高频脉冲电压，先经二极管D11，电容C13整流滤波，再送至稳压集成电路U3 （HT7805）输入端①脚，经U3稳压后从③脚输出直流电压，再经电容C22、C21高低频滤波得到稳定的+5V直流电压，作为微处理器U1及其他控制保护电路的工作电源。

    该电磁炉主电路板印有＋18V，+5V测试标记，经测量两测试点的电压均为0V，由此确定低压电源电路相关元件损坏。经逐一检查低压电源电路各元件，发现C19引脚根部漏出电解液，外壳顶部鼓起，焊下C19测量已短路。由于C19短路，市电经FUST1、D1、D3、R33、CI9到地构成回路，则电路中R33承受电压最高，因而被炸裂成两截，同时将D1连带击穿，由此造成低压电源电路失去供电能力引发本故障。更换D1（1N4007）、R33（22Ω/2W）、C19（4.7μF/400V）后通电试机，故障排除。

    【提示】C19起滤波作用，工作电压较高，因此更换时应选择耐压不低于400V的优质电解电容，如果耐压太低，极易击穿损坏。
