故障现象：用户称该型电磁炉已修理过三次，在最后一次使用中，机内发出一声“啪“响，家里漏电保护开关立即跳闸。
    分析检修：该型电磁炉单片机U1采用功能强大的电磁炉专用芯片CHK -SO07（工厂贴纸代码是S01A-V6-6 ）。该芯片内置电磁炉所有检测与保护功能，并省去传统电磁炉中的电压比较器及电流互感器等元件，具有电路简洁、外围元件少、容易维修等优点。

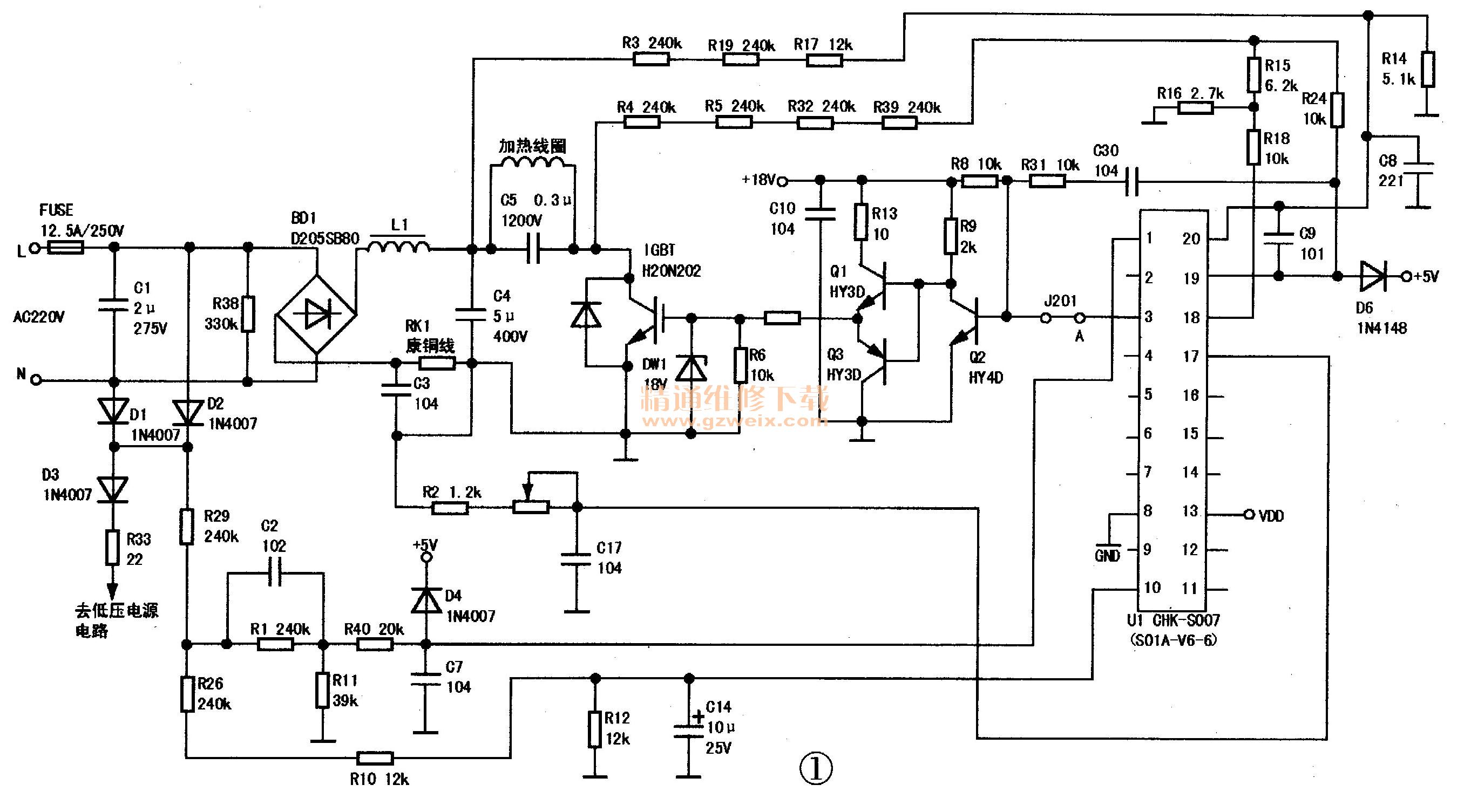

    根据故障现象分析，屡烧IGBT管涉及的电路很多，如同步电压比较电路、高压保护电路、电网电压检测电路、浪涌保护电路、LC高频谐振电路、门控管驱动放大电路等。根据实物绘出相关电路如图1所示。实测单片机CHK-5007引脚及在路电压见表1，以供维修时参考。



    拆开电磁炉外壳，取下主板（型号为TM-S1-01A），目测保险管FUSE 1（12.5A/250V ）炸裂，检测整流桥BD1（D20SB80 ）、门控管ICBT（H20N1202）均击穿，这说明主电路存在严重短路故障。从电路板引脚焊盘的焊接痕迹来看，FUSE1、BD1、IGBT管已被前一位维修人员更换过。先清除电路板上灰尘与油污，再用吹风机进行烘干，更换BD1和IGBT后，在FUSE 1两端临时焊接一根细铜丝作保险，不接入加热线盘。接通市电，测得低压电源+5V、+18V正常。接上加热线盘，焊下细铜丝，在FUSE I两端串接一只60W/220V灯泡试机，灯泡很亮（灯泡不亮或暗红为正常），这说明电磁炉短路故障未排除。
    卸下加热线盘，让电磁炉通电待机，用万用表测量同步电压比较电路，即单片机U1的19脚、20脚对地电压分别为＋3V、+3.2V（两脚相差0.2V），正常。测量高压保护电路，即单片机U1的18脚取样电压为＋1V，正常。测量电网电压检测电路，即单片机U1的⑩脚对地电压＋3V、正常。测量浪涌保护电路，即单片机U1的①脚对地电压为＋1V，正常。测量LC高频谐振电容C3容量为0.3μF，正常。转向检查门控管驱动放大电路，测量放大三极管Q2（HY4D）的基极（即单片机U1的③脚前置驱动输出端）电压为0V，正常电压应为＋0.82V，显然不正常，判断驱动放大电路或单片机U1存在短路故障。
    断电，检测驱动放大电路各元件，发现贴片三极管Q2的b-e结呈短路状态。然而，焊下Q2用万用表测量Q2却是好的，接着再测量电路板Q2焊盘，其b、e极仍呈短路状态。焊开跳线J201一端（图中A点），测得U1的③脚与⑧脚（GND ）击穿短路，正常时U1③脚对地电阻不小于280SZ，由此确认U1损坏。网购一块CHK -S007换上，再用60W/220V灯泡代替线盘通电试机，灯泡微亮一下后熄灭，这说明代替线盘排除故障。拆掉灯泡，换上保险管后，放上锅试机，电磁炉加热正常。
    提示：由于单片机U1故障率较高，接修到该系列电磁炉时，若出现通电立即烧门控管的，应首先检测单片机U1③脚是否击穿短路，这样会收到事半功倍的效果。笔者曾接修多台美的电磁炉，如C19-1983、C19-SH1980及MC-SP1915、MC-SP1918型，均是U1③脚与⑧脚击穿短路所致。另外，单片机U113脚（VDD）与⑧脚击穿短路，从而大幅拉低＋5V电压，导致电磁炉不能正常工作的故障也较多。
