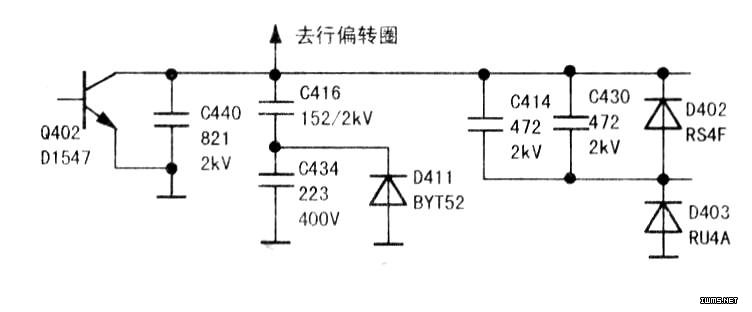

测量行管Q402(D1547)集电极电压为零,关机,测量其对地阻值也为零。根据实物绘出的相关电路如上图所示。
拆下Q402,经测已击穿,将其更换。接着检查C440(821/2kV)、C416(152/2kV)、C434(223/400V)、D411(BYT52)、C414(472/2kV)、C430(472/2kV)、D402(RS4F)、D403(RU4A)均正常。重新开机,用万用表测量C926两端电压,通电瞬间,只听“啪”的一声,一道火光从行输出变压器T402聚焦极电位器一侧喷出,对行营Q402散热片放电,Q402瞬间损坏。关机,仔细检查行输出变压器T402聚焦极电位器,发现其一侧已凸起,证明T402已损坏。更换T402及Q402后开机,测C926两端为+135V,光栅出现:
接上天线,调整聚焦极及加速极电位器,使之达到最佳效果。但又发现在接收弱信号时,场不同步或场不稳,强信号时还可以,换台瞬间出现场不稳,抖动几下,图像呈竖波浪扭曲。查IC1O3(7812)输出端为+12V,IC302(TDA4555)(13)脚为+12V,IC102(TDA8305)(7)脚为+12V,更换各极滤波电容无效。用AV输入信号时,图像完全正常,于是判断故障在前级高频头、中放处理电路IC1O2。代换高频头,无改善。仔细微调VR101(RFAGC)控制端及图像中周T101有变化,但故障依旧;代换T101,无改善,维修工作陷入困境。
冷静分析,场同步头不稳或变形均会导致场抖;中放AGC工作异常也会使同步头压缩或畸变;同步分离电路的切割电平不正确,亦会使同步信号分离不稳,且易受干扰。

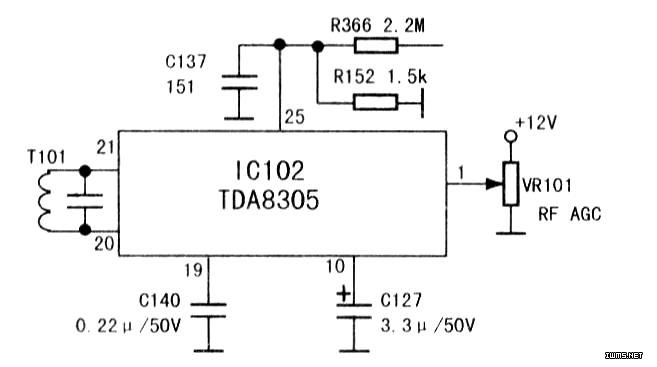

因此,重点检查IC1O2(TDA8305),相关电路如下图所示。
(10)脚中放负反馈退耦电容C127(3.3μF/50V),(19)脚AGC检波C140(0.22μF/50V),(25)脚同步分离电容C137(151)、R366(2.2MΩ)、Rl52(1.5kΩ),代换C127、C140无效。测R366、R152阻值正常。无奈,试将IC1O2(10)脚外接的C127换成1μF/50V,开机,图像完全正常。中放AGC电路的时间常数不良也会使图像行扭场抖。
