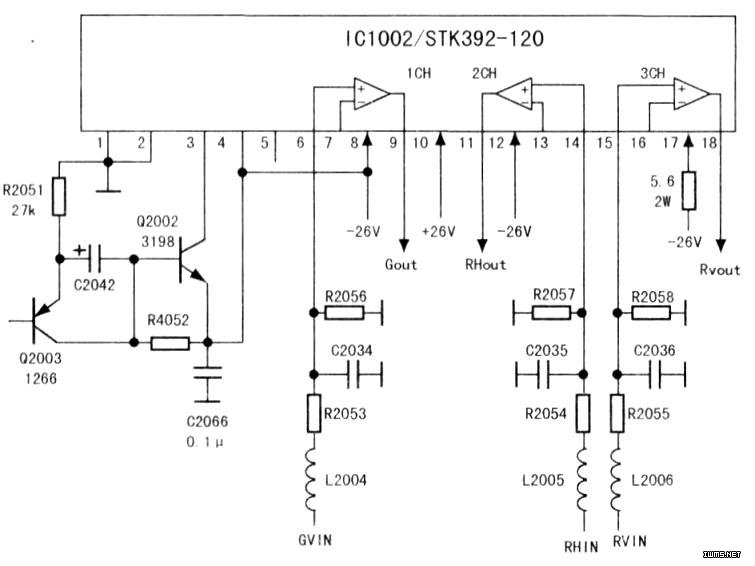

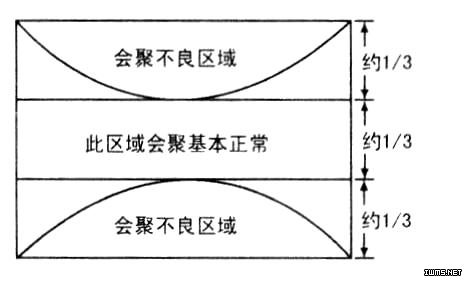

该机故障现象如上图所示。用户反映此故障是在一开机时出现的。怀疑系会聚数据错误所致，可在用户莱单下恢复出厂设定，故障不变，看来应是会聚相关的硬件电路有损坏，相关电路如下图所示，会聚功放电路由两块功放块STK392-120组成，每块IC内集成了三个运放单元，这六个运放单无分别驱动BH、BV、GH、GV、RH、RV会聚线圈，使R、G、B三基色在任何一个方格单元内重合一致。首先，开机对比测量6个功放单元的相关脚电压，无明显差异。关机，测量对应引脚阻值也基本一致。使用用户遥控器调出用户会聚菜单，在此菜单下连续按压“降噪”　→“7”→“8”→“9”，进入总线模式，按数字键“8”进入粗调模式，发现绿基色线在屏幕四个角位置的会聚光标移到屏外，调整时光标十字线左右可调，但上下不可调，红、蓝会聚光标在屏幕四个角末移到屏外，虽然变形，但在上下、左右方向上构可调整，由此推断绿投影管的场会聚单元有故障。按“0”键退出会聚调整，关机。仔细检测IC1002ICH单元（GVout）相关引脚的阻容元件，并无异常；代换IC1002（STK392-120）后开机，光栅已变得较均匀，弯曲现象消失。重新进入总线会聚调整状态，经过粗调、细调、保存数据后退出，整机恢复正常。
　　
　　
　　总线会聚状态功能描述（适用HYF-33L遂控器）：1.进入用户会聚：“设置”→“会聚调整”进入用户会聚。2.在用户会聚调整状态连续按“童锁”（或“降噪”）“7”→“8”→“9”键即可进入，按键时间间隔不大于1秒。3.在工厂会聚调整下（HYF-33L），遥控器各按键功能描述：（1）数字键1～9对应1～9莱单，TV/AV对应菜单10，“-/--.”对应11，交替键对应12，图像模式键对应总线菜单切换。（2）菜单（MENU）键可以切换STV2050栅格的R、G、B的颜色。（3）节目+/-对应场会聚调整，音量+/-对应行会聚调整。（4）浏览/HDM对应光标上下移动；图像静止/屏显对应光标左右移动o（5）静音对应消隐、叠加、透明模式切换。（6）伴音模式对应粗调步长。（7）菜单8状态下按“彩色制式键”，会聚清零。（8）菜单9状态下按“彩色制式键”，会聚值初始化；菜单10状态下按“彩色制式镣”，会聚参数初始化。（9）菜单1状态下按“待机键”，读“PAL”数据；菜单2状态下按“待机键”，读“NTSC”数据。（10）菜单3状态下按“待机键”，读“VGA”数据。（11）“0”键退出会聚调整。（12）“交替”键加“音量+”为各种会聚数据保存。
