海尔HE-5499PN型彩电,灯亮,不能开机
来源:本站整理  作者:佚名  2011-06-07 09:34:56

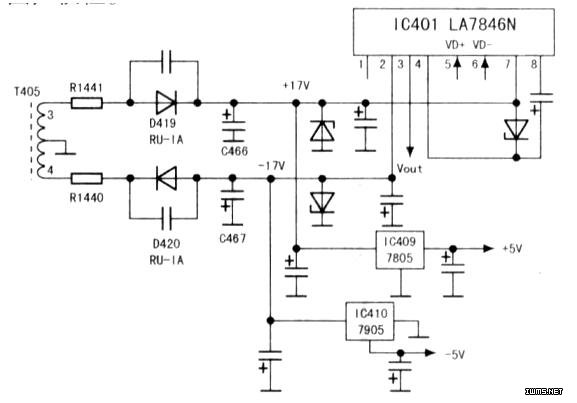

  此机指示灯虽点亮,但亮度较正常时稍暗,遥控器和本机键操作均无效。首先,测+5V只有4.1V,-5V为OV:挑开三端稳压块IC409、IC410输入端跨线后,D419负端有5.1V电压,D420正端仍无电压;在路测IC409、IC410无直流短路,见图。上述两路稳压输入是由开关变压器T405次级(3)~(4)绕组分别经R1441、R1440、D419、D420、C466、C467,整流滤波提供的±17V电压,此电压同时供场输出IC401(LA7846N)使用。目测R1440已烧焦开路,R1441也发黑变色,焊下测R1441阻值已由0.47Ω变为约1OOΩ,D419、D420均击穿短路。拆除损坏元件,测C467两端仍为短路状态,C466两端约有20Ω不稳定阻值。顺线路查找,挑开IC401(2)、(7)脚供电脚,复测C466、C467两端已是电容充放电状态。分别更换IC401、R1440、D419、D420,查IC401外围无故障。通电开机上17V、±5V均恢复正常。接上信号,图像会聚轻微失调,经过会聚微调,图声俱佳。
